Transmissor de radiofrequência para implantes biomédicos subcutâneos
Relatório de dissertação de mestrado

Sobre esta edição
Publicar uma edição web do meu relatório de tese de mestrado foi um projeto que tenho vindo a adiar nos últimos anos. Finalmente, tive tempo para trabalhar nele. Este relatório foi entregue há quase 7 anos - no momento em que escrevo - em junho de 2010.
Mas porquê publicá-lo agora? Bem, em primeiro lugar porque quero promover o meu trabalho. Em segundo lugar, porque acredito que a UWB ainda é um tópico relevante com um grande potencial para novas aplicações, especialmente quando estamos a entrar na era da IoT, onde a eficiência energética nas comunicações será cada vez mais importante. E por último, porque espero que isto possa ser útil para alguém.

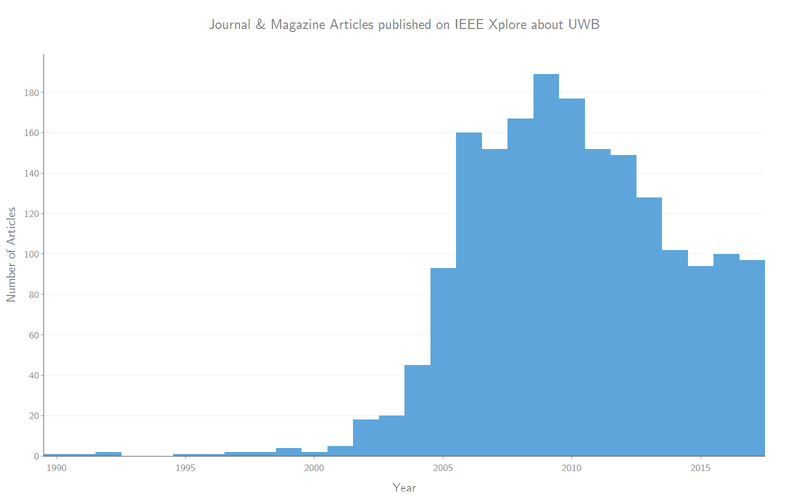

O conceito de UWB começou a desenvolver-se nos anos 2000 e parece ter atingido o topo no final dessa década, precisamente quando comecei a trabalhar na minha tese.

Desde então, o número de artigos diminuiu, mas mantém-se em cerca de 100 artigos por ano desde 2014.
A escolha de uma tecnologia tão inovadora foi um grande desafio. Não havia muitos conhecimentos sobre UWB mesmo no meio académico e tive de depender apenas de mim e da minha investigação. Mas é disso que se trata a investigação científica: descobrir coisas novas, novas tecnologias e novos conhecimentos. No final, algumas destas novas tecnologias acabarão por chegar ao mercado num curto espaço de tempo. Outras demorarão mais tempo, como creio que acontecerá com a UWB. Outras tecnologias nunca sairão do laboratório. Mas o conhecimento, esse é sempre valioso.
A UWB ainda não foi amplamente utilizada em aplicações comerciais, mas existem algumas utilizações interessantes na área médica e em aplicações de radar como os XETHRU sensors da Novelda AS.
O relatório original está disponível para download, bem como um artigo apresentado na conferência DCIS 2011.
Resumo
A engenharia biomédica é uma das principais tendências para o futuro da tecnologia tal como a conhecemos. Os implantes biomédicos inteligentes são atualmente uma realidade devido aos grandes desenvolvimentos efetuados em vários ramos da engenharia e da medicina durante o século XX.
O objetivo deste trabalho é desenvolver um transmissor de radiofrequência para implantes biomédicos utilizando a tecnologia de impulse-radio de banda ultralarga. Uma das possíveis aplicações para este transmissor é o sistema bifásico desenvolvido na Universidade da Flórida. Este sistema consiste num sistema de registo neuronal para interfaces cérebro-máquina baseado na codificação assíncrona de impulsos bifásicos. Outras aplicações podem ser, por exemplo, implantes cocleares, implantes visuais, entre muitos outros.
A Comissão Federal de Comunicações aprovou em 2002 a banda ultralarga nas bandas de frequência entre 0 e 960-MHz e entre 3,1 e 10,6 GHz. Esta apresenta-se como uma boa alternativa aos transmissores de banda estreita convencionais em implantes biomédicos devido a vários fatores, como a elevada taxa de bits, baixo consumo de energia e simplicidade de implementação, uma vez que a complexidade é transferida para o lado do recetor.
Este documento apresenta todo o processo de desenvolvimento do transmissor UWB começando pela análise das implementações existentes. Os circuitos estudados foram depois comparados e tidos em conta na arquitetura proposta. Quando comparado com outras implementações conhecidas encontradas na literatura, o trabalho apresentado distingue-se pela taxa de bits mais elevada (1-Gbps) e por ser uma das melhores soluções em termos de consumo de energia por pulso. Além disso, como os circuitos de alta frequência são muito sensíveis a diversas variações em termos de processo e de funcionamento, a presente solução permite também a afinação pós-fabricação. Adicionalmente, a presente solução também oferece uma seleção de modulação flexível sem comprometer o desempenho. Qualquer modulação IR-UWB pode ser escolhida alterando o esquema de excitação.

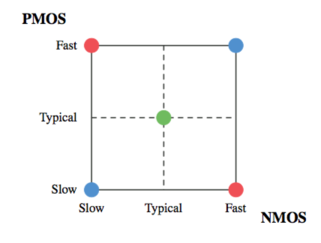

Foram analisadas duas tecnologias CMOS de 90 nm diferentes e efetuadas simulações para selecionar a mais adequada. A implementação física (layout) foi efetuada com o software Cadence Virtuoso da Cadence. A verificação das regras de projeto, o layout-versus-schematic e a extração de parasitas foram feitas com o software Mentor Graphics Calibre. Para garantir a funcionalidade do circuito após o processo de fabrico, foi também efetuada a análise da netlist pós-layout e a calibração foi testada para efeitos de validação. Os impulsos transmitidos estão em conformidade com a máscara de espetro da FCC e o circuito total ocupa uma área de 675x675-μm2.
1. Introdução
1.1 Motivação
Antes de 1800, o conhecimento da eletricidade era muito limitado. No entanto, os egípcios e os gregos já sabiam que certos tipos de peixes podiam dar choques elétricos a um organismo nos seus ambientes aquosos.1
Em 1758, Benjamin Franklin fez as primeiras experiências com estimulação elétrica de membros paralisados. Numa carta a um médico escocês chamado Sir John Pringle, relatou que depois de aplicar faíscas fortes nos membros afetados, “eles foram considerados mais capazes de movimentos voluntários, e pareciam ganhar força”.2 No entanto, passados alguns dias, as mudanças aparentes desapareciam e os pacientes iam embora, cansados de receber choques fortes. Apesar do seu fracasso, estas experiências marcam o início da utilização da eletricidade na engenharia biomédica.
A engenharia biomédica tem sofrido um desenvolvimento substancial desde o final do século XIX até aos dias de hoje. Alguns marcos importantes durante este período foram:
- 1895: Wilhelm Röntgen descobriu os raios X enquanto investigava os efeitos externos dos vários tipos de equipamentos de tubos de vácuo. Recebeu o primeiro prémio Nobel da Física por esta descoberta.
- 1903: Willem Einthoven inventa o primeiro eletrocardiógrafo, baseado num galvanómetro de corda.
- 1928: Alexander Fleming descobriu a penicilina. Quando regressou de um fim de semana prolongado, descobriu que num velho prato de bactérias, um bolor em crescimento estava a matar as bactérias.3 A penicilina e a sulfanilamida reduziram o principal perigo da hospitalização: a infeção cruzada entre pacientes.1
- 1929: Hans Berger registou os primeiros eletroencefalogramas de humanos e descobriu as ondas cerebrais rítmicas alfa.
- 1930: A refrigeração permite a criação de bancos de sangue. Até essa altura, o sangue era transfundido enquanto ainda estava quente.
- 1970’s: Os sistemas de imagiologia por ultrassons, tomografia computorizada e ressonância magnética influenciam diferentes domínios da medicina: oftalmologia, deteção de problemas nos ossos e articulações, deteção e tratamento do cancro.
Atualmente, entre muitas outras realizações, é possível localizar a origem focal da epilepsia com uma precisão milimétrica e controlar dispositivos protésicos com o pensamento.45

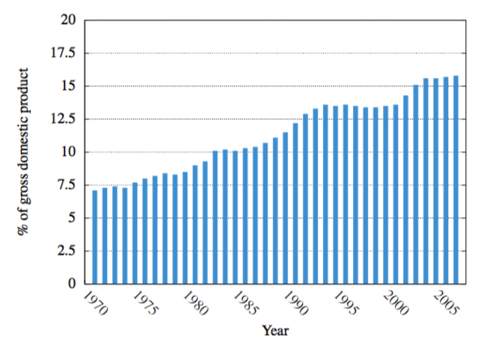

As melhorias introduzidas no século passado nos domínios da higiene, da medicina e da nutrição levaram a um aumento da esperança de vida, mas também a um aumento dramático dos custos de saúde, em grande parte devido aos esforços para lidar com doenças crónicas.6 Como exemplo representativo, os Estados Unidos da América aumentaram a despesa total com a saúde de 7,1% para 15,8% do produto interno bruto entre 1970 e 2006, como ilustrado na figura 1.1. Isto representa um investimento total de mais de 2.150 mil milhões de dólares em 2006.78

As novas tecnologias podem ajudar a reduzir esta fatura. A título de exemplo, a St. Jude Medical Inc. comercializou um pacemaker sem fios, ilustrado na figura 1.2. Permite a monitorização remota diária e acompanhamento do paciente via Internet, efetua eletrogramas (EGM) em tempo real e grava até 14 minutos de EGM quando se depara com uma ou mais condições programadas9.

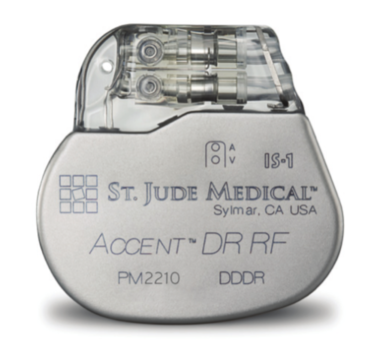

Este foi o primeiro pacemaker sem fios implantado num cidadão americano10. Esta tecnologia melhora ainda mais a qualidade de vida do doente, ao mesmo tempo que pode ajudar a reduzir os custos do tratamento. No futuro, estes pacemakers poderão ser colocados não só em pessoas com batimentos cardíacos lentos, mas também na monitorização da tensão arterial elevada, monitorização da glucose ou insuficiência cardíaca.
Outro exemplo de dispositivos de última geração já disponíveis no mercado são as câmaras gastrointestinais. Uma empresa chamada Given Imaging Ltd. comercializou um destes dispositivos chamado PillCam. Este mecanismo tem a forma de uma cápsula que o doente pode engolir e, enquanto a cápsula se desloca ao longo do tubo digestivo, tira duas fotografias por segundo. As imagens são depois transmitidas para um colete que o doente veste. Este novo método de endoscopia reduz drasticamente o desconforto do doente quando comparado com a endoscopia tradicional e já está disponível em mais de 90 hospitais no Reino Unido.
Apesar das funcionalidades distintas, os projetistas destes dois dispositivos tiveram de ultrapassar um problema comum: requisitos de potência ultrabaixos. No primeiro caso, o pacemaker tem de funcionar durante vários anos sem substituição da bateria para evitar cirurgias frequentes e dispendiosas. No segundo caso, embora o tempo de funcionamento seja de apenas algumas horas, a pequena dimensão da cápsula limita a capacidade da bateria e, além disso, os sensores de imagem exigem uma grande quantidade de energia para trabalhar a um ritmo de duas imagens por segundo.
Como exemplo de aplicação de transmissores para implantes subcutâneos, é então apresentada, na subsecção seguinte, uma aplicação-alvo que pode tirar o máximo partido da solução proposta nesta tese.

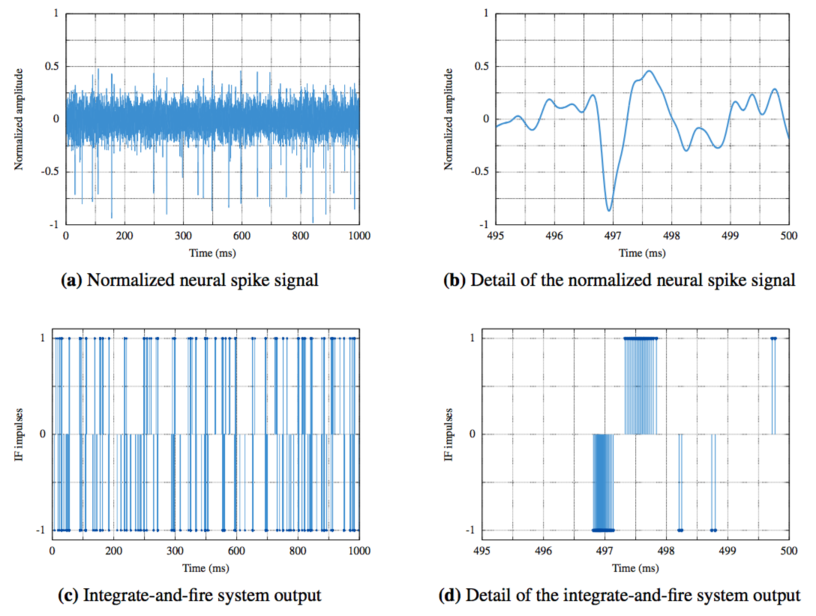

1.1.1 Sistema de integração e disparo
Um dos principais objetivos dos neurocientistas é compreender melhor os mecanismos de processamento do cérebro e as suas complexas representações distribuídas. Ao rastrear vários sinais neuronais em determinadas regiões do cérebro responsáveis pelo planeamento ou controlo motor, é possível reunir informação suficiente para prever em tempo real as trajetórias da mão durante tarefas de alcance em primatas acordados e em atividade.1112 Os autores de 13 propõem um sistema de registo neural com 100 elétrodos, utilizando um transmissor de banda estreita com modulação por desvio de frequência (FSK). O transmissor é responsável por cerca de 50% do consumo global de energia de 13,5mW com conversores analógico-digitais convencionais. A relativamente grande quantidade de energia necessária impede a utilização offline do implante, uma vez que tem de ser alimentado por uma ligação indutiva externa. Uma abordagem diferente é apresentada em 14 com a inclusão de uma bateria recarregável, que pode permitir a utilização offline do implante biomédico. Neste caso, a tensão medida a partir da atividade dos neurónios é convertida em corrente e depois integrada. A informação sobre a amplitude é depois codificada num comboio de impulsos digitais assíncronos, como ilustrado na figura 1.3.

Esta técnica é designada por neurónio de integração e disparo (IFN). O impulse-radio de banda ultralarga (IR-UWB) pode ser aplicado diretamente ao sistema IFN, resultando numa grande redução da dissipação de energia, uma vez que o transmissor pode ser desativado entre os picos dos neurónios. Uma das principais características do IFN é que se baseia numa conversão de sinais de envelope não constante em impulsos com deslocação de fase binária. Estes podem, de facto, acionar um transmissor IR-UWB de forma direta, sem circuitos adicionais, otimizando assim a eficiência energética, que é o principal objetivo do hardware em qualquer implante subcutâneo.
1.2 Objetivos e solução proposta
A telemetria biomédica permite a comunicação sem fios do interior do corpo para o mundo exterior e vice-versa. Os sistemas atuais foram concebidos para comunicar com dispositivos médicos implantáveis, como pacemakers cardíacos, registo e estimulação neural, implantes cocleares e retinais, etc. Para reduzir a necessidade de troca de baterias e o desconforto do paciente, os implantes precisam de funcionar com um consumo de energia muito baixo.
O principal objetivo deste trabalho é conceber um novo transmissor de banda ultralarga para sistemas de sensores biomédicos subcutâneos. O circuito deverá ser projetado numa tecnologia CMOS, ter baixo consumo de energia, pequena área de ocupação e a máxima taxa de bits possível.
A solução proposta consiste num sistema composto por um oscilador em anel e um amplificador de saída, ambos ativados por um gerador de falhas. Um filtro passa-banda é também utilizado para moldar os impulsos e compatibilizar o espetro de frequências com as regulamentações sem fios. O gerador de falhas permite ajustar o comprimento do impulso e, consequentemente, a largura de banda do espetro de saída. O oscilador em anel permite o ajuste da frequência central do impulso de saída e o amplificador de saída é capaz de ajustar a amplitude dos impulsos.

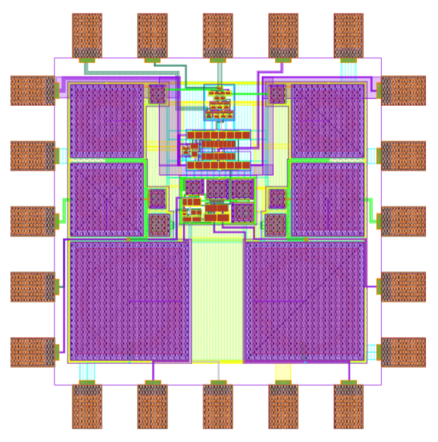

O circuito foi implementado num processo CMOS de 90 nm com uma área total de 675x675μm2. Foram também efetuadas simulações de cantos de processo para garantir a funcionalidade pós-fabricação.
1.3 Organização do documento
No capítulo seguinte são apresentados alguns conceitos de base. A secção 2.1 apresenta algumas normas de regulação do espetro para utilização médica. A secção 2.2 apresenta algumas arquiteturas de transmissores de banda estreita normalmente utilizadas em implantes biomédicos. Em seguida, na secção 2.3 é finalmente apresentado o conceito de banda ultralarga. Uma comparação entre transmissores de banda ultralarga e de banda estreita na secção 2.4 encerra este capítulo.
O estado da arte é apresentado no capítulo 3. Várias implementações existentes são analisadas na secção 3.1 a 3.7 e uma comparação entre elas é apresentada na secção 3.8.
O capítulo 4 apresenta a arquitetura proposta com mais pormenor, começando pela visão geral ao nível do sistema (secção 4.1) e pelos blocos constituintes na secção 4.2. A implementação física é descrita na secção 4.3 e os resultados obtidos na secção 4.4.
As conclusões sobre o trabalho desenvolvido e os resultados obtidos são discutidos no capítulo 5. A secção 5.1 enumera os resultados alcançados e a secção 5.2 apresenta algumas sugestões para melhorias futuras e o trabalho futuro.
2. Antecedentes
2.1 Regulamentação do espetro para uso médico
Existem duas normas principais para uso médico: a primeira é chamada serviço de comunicações de implantes médicos (MICS) e pode ser usado em dispositivos implantados para transmitir informações para o mundo exterior. Em 1999, a FCC atribuiu uma banda de frequências para os MICS entre 402 e 405-MHz15. Esta banda de frequência tem boas características de transmissão no corpo humano.16 É uma banda não licenciada, embora só possa ser operada por um profissional médico.6 A regulamentação limita a potência isotrópica radiada equivalente (EIRP) a -16-dBm e a largura de banda do canal a 300 kHz.
A segunda norma é o serviço de telemetria médica sem fios (WMTS), que pode ser utilizado para permitir comunicações sem fios entre um dispositivo médico usado externamente e outros equipamentos. Por exemplo, um dispositivo portátil pode medir o ritmo cardíaco de um doente e transmitir os dados a uma estação de base próxima. A FCC estabeleceu esta norma em 2000, que define três bandas de frequência para utilização de WMTS: 608-614-MHz, 1395-1400-MHz e 1427-1432-MHz.17 À semelhança dos MICS, apenas os profissionais médicos estão autorizados a operar com equipamentos nestas bandas de frequência. O regulamento estipula que a intensidade máxima de campo permitida para WMTS na banda de 608 a 614-MHz é de 200-mV/m, medida a 3-m. Para operação nas bandas 1395-1400-MHz e 1427-1432-MHz, a intensidade de campo máxima é de 740-mV/m, medida a 3-m. Isto traduz-se em +11-dBm e +22-dBm de potência de transmissão, respetivamente.
2.2 Transmissores de banda estreita
Muitos dispositivos modernos, como telemóveis, recetores do sistema de posicionamento global (GPS) e redes sem fios usam transmissores e recetores de banda estreita. Esta secção centra-se exclusivamente nos transmissores de banda estreita para aplicações biomédicas.
As normas de banda estreita, como a 802.11, utilizam a modulação digital para obter uma elevada eficiência espetral. Por exemplo, um transmissor I/Q de conversão direta adequado para 802.11 é apresentado na figura 2.1. Deve ser utilizado um amplificador de potência linear, que tem muitas vezes uma baixa eficiência de potência adicionada.6 Devido à baixa eficiência intrínseca, este tipo de transmissores não é adequado para implantes biomédicos.

Modulações de envelope constante, como o FSK (frequency shift keying) e variantes como o minimum shift keying (MSK) podem levar os amplificadores de potência perto da compressão, resultando numa maior eficiência de potência adicionada (PAE) e menor consumo de energia.

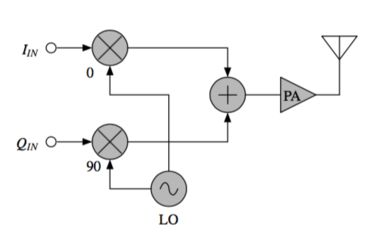

Com a modulação de fase de envelope constante, uma técnica para implementar o transmissor é incorporar o controlo da modulação numa malha de captura de fase (PLL). Um loop TX de modulação de um ponto é mostrado abaixo na figura 2.2. Este esquema elimina os dois conversores ascendentes da figura 2.1. O PLL fornece filtragem inerente para o sinal modulado.

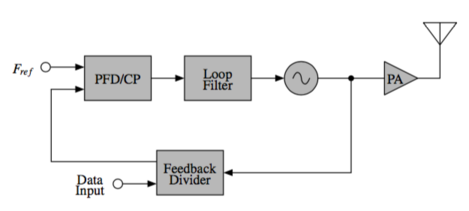

Para a arquitetura apresentada na figura 2.3, uma vez que a função de transferência do divisor para a saída do PLL é passa-baixa, a largura de banda de modulação é essencialmente a mesma que a largura de banda do loop. Se o requisito de largura de banda do canal for maior do que a largura de banda do loop, então o projetista deve aumentar a última ou considerar a modulação por oscilador controlado por tensão (VCO).

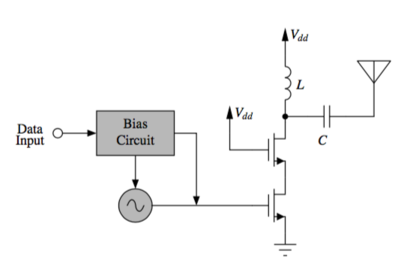

Outra forma de implementar um transmissor de baixa potência é usar a modulação OOK (on-off keying).1819 Com a modulação OOK, o transmissor é ligado apenas quando é enviado um “1” lógico; caso contrário, o transmissor é desligado. Um transmissor CMOS OOK é mostrado na figura 2.3.

A tabela 2.1 apresenta alguns resultados de transmissores de banda estreita. O texto a negrito representa transmissores para implantes biomédicos, enquanto o texto normal representa transmissores para redes de sensores corporais. A taxa de bits máxima comunicada é de 17,5 Mbps 20, mas, exceto 19 e 21, todos os outros transmissores têm taxas de bits de dezenas ou centenas de kbps. A maioria dos circuitos gasta vários nJ por bit transmitido.
| Ref. | Ano | Processo | Modulação | Potência do Transmissor (mW) | Taxa Máxima de Bits (kbps) | Energia por Bit (nJ) |
|---|---|---|---|---|---|---|
| 20 | 2009 | 0,18-μm | O-QPSK 400-MHz | 3,48 | 17500 | 0,2 |
| 19 | 2009 | 0,5-μm | OOK 70-200-MHz | - | 2000 | - |
| 22 | 2009 | 90-nm | MSK 391-415-MHz | 0,35 | 120 | 2,9 |
| 23 | 2008 | 0,13-μm | FSK 868-915-MHz | 2,4 | 50 | 48 |
| 21 | 2008 | 0,18-μm | OOK/BFSK 900-MHz | 1,91 | 1000 | 1,91 |
| 13 | 2007 | 0,5-μm | FSK 433-MHz | 1,65 | 330 | 5 |
| 24 | 2006 | 0,13-μm | OOK 1,9-GHz | 1,35 | 330 | 4 |
| 25 | 2006 | 0,13-μm | FSK 2,45-GHz | 1,12 | 500 | 2,24 |
| 26 | 2004 | 0,25-μm | FSK 820-970-MHz | 1,3 | 20 | 65 |
Tabela 2.1: Comparação de transmissores CMOS de banda estreita.
2.3 Transmissores de banda ultralarga

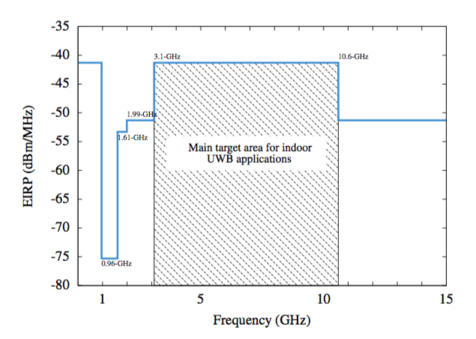

Em 2002, a FCC aprovou a utilização da banda de frequências entre 3,1 e 10,6-GHz para sistemas de comunicações sem fios UWB em espaços interiores, como ilustrado na figura 2.4.27

Para garantir a compatibilidade com os sistemas sem fios existentes, a potência radiada máxima está limitada a -41-dBm/MHz entre 0 - 960-MHz e 3,1 - 10,6-GHz. A UWB permite uma implementação de baixa complexidade porque a FCC não restringe a forma do sinal transmitido no domínio do tempo. A FCC definiu UWB como qualquer esquema sem fios que ocupa uma largura de banda fracionada W/fc de pelo menos 20%, em que W é a largura de banda de transmissão e fc é o centro da banda, ou mais de 500-MHz de largura de banda absoluta.2728
Existem duas variantes principais da UWB: a baseada em multibanda (MB-UWB) e a baseada em impulso. A taxa de dados máxima registada para a MB-UWB é de 1 Gbps, mas esta taxa de bits muito elevada exige hardware complexo, que não é adequado para implantes biomédicos.29 Por esta razão, concentrar-nos-emos na IR-UWB nas subsecções seguintes.
2.3.1 O impulso monociclo gaussiano
Como se viu na secção 2.1, o sinal UWB deve ter pelo menos 500-MHz de largura de banda entre 0 e 960-MHz ou 3,1 e 10,6-GHz. O modelo de impulso UWB mais comummente utilizado na literatura é o monociclo gaussiano.3031 Há, no entanto, outros métodos, como os polinómios de Hermite modificados.32
O impulso gaussiano é definido na equação 2.1. A constante A é uma constante de normalização da amplitude e σ está relacionada com a largura do impulso.
$$ x(t)=\left. \frac{A}{\sqrt{2\pi}\sigma}\right. e^{ - \left. \frac{t^2}{2\sigma^2} \right.} \tag{2.1} $$
Como demonstrado em 33, o impulso gaussiano de primeira ordem não cumpre a máscara FCC. No entanto, a densidade espetral de potência (PSD) da nésima derivada pode ser determinada pela equação 2.2.
$$ \left. \left|P_{n}(f)\right| = \frac{\left. (2\pi f \sigma)^{2n} e^{-(2\pi f \sigma)^2} \right.}{n^n e^{-n}} \right. \tag{2.2} $$

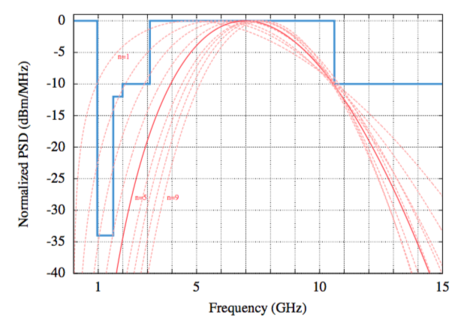

A Figura 2.5 mostra a PSD de algumas derivadas do impulso gaussiano. É fácil concluir que pelo menos a quinta derivada tem de ser usada para cumprir a máscara da FCC quando o pico coincide com o pico da PSD regulada pela FCC.

De acordo com 33, para a quinta derivada, a largura do impulso é dada pela equação 2.3.
$$ T_{p} \approx 8.5\sigma \tag{2.3} $$
Substituindo a equação 2.3 na equação 2.2 para n=5, encontramos a melhor largura de impulso que satisfaz a máscara FCC. A Figura 2.6 mostra a PSD normalizada para a quinta derivada do impulso gaussiano com diferentes larguras de impulso. Como esperado, quanto maior a largura do impulso, menor é a sua largura de banda.

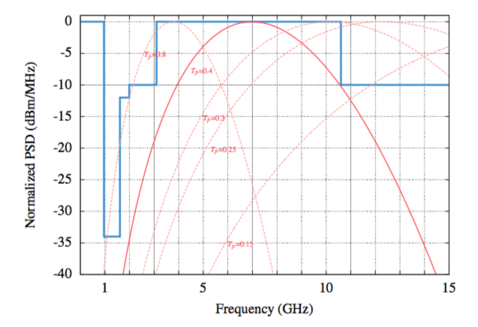

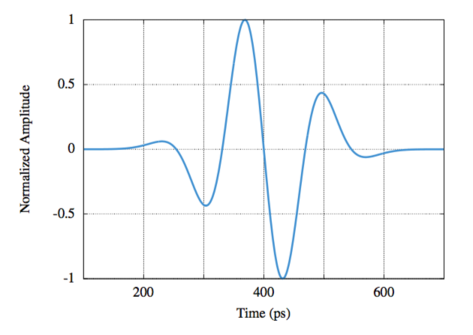

É possível observar na figura 2.6 que a largura ideal do impulso é de aproximadamente 400 pS. A representação no domínio do tempo do impulso gaussiano de quinta ordem é dada pela equação 2.4 e está representada na figura 2.7. A constante A é utilizada para normalizar a forma do impulso.
$$ y(t) = A\left(- \frac{t^5}{\sqrt{2\pi}\sigma^{11}}+\frac{10t^3} {\sqrt{2\pi}\sigma^{9}}-\frac{15t}{\sqrt{2\pi}\sigma^{7}} \right) \left. e^{-\frac{t^2}{2\sigma^2}} \right. \tag{2.4} $$

No entanto, os autores de 34 concluíram que, se os efeitos de modelação de impulsos da antena forem tidos em conta, as regras da FCC podem ser cumpridas com apenas a terceira derivada.
2.3.2 Espalhamento espetral por sequência direta

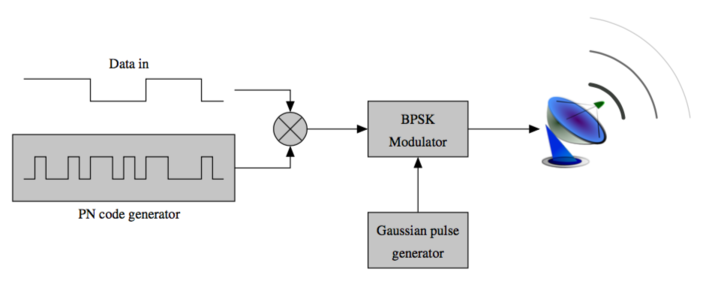

O espalhamento espetral por sequência direta (DSSS) é uma técnica de codificação de canal em que um fluxo de bits de informação de baixa velocidade é misturado com uma sequência contínua de alta velocidade de código de pseudorruído (PN). O sinal resultante na saída do modulador tem uma ocupação espetral muito mais elevada do que a informação original. Um sistema DSSS típico é mostrado na figura 2.8.

Se for utilizada mais do que uma sequência de código PN, é possível ter canais diferentes para acesso multiutilizador. As arquiteturas de um e de vários utilizadores são discutidas em.35
A principal diferença entre um sistema DSSS de banda estreita e um sistema DSSS de banda ultralarga é que, no primeiro caso, o sinal (dados de entrada misturados com o código PN) é modulado utilizando uma portadora sinusoidal e, no segundo caso, utilizando um sinal de banda ultralarga (ou seja, um impulso gaussiano).
Em termos de desempenho sinal-ruído (SNR), a técnica de espalhamento de frequência não tem melhor desempenho do que um sistema modulado BPSK simples: a probabilidade de erro depende apenas da razão entre a energia de bit recebida integrada e a densidade espetral do ruído branco gaussiano aditivo (AWGN) (Eb/N0) na banda de transmissão36. No entanto, o DSSS oferece uma proteção limitada contra sinais espúrios acidentais na banda, uma vez que o de-spreader no recetor os remove facilmente. Os princípios do de-spreading são muito simples: misturar a sequência espalhada uma segunda vez com uma réplica do código de espalhamento devolve o fluxo de informação original. O efeito do de-spreader num interferente de banda estreita é exatamente o oposto: a sua energia é espalhada por uma grande largura de banda e pode ser removida por um simples filtro passa-baixo na saída do de-spreader. Na prática, as coisas tornam-se um pouco mais complicadas: o desvio da sequência de espalhamento gerada localmente no recetor deve estar corretamente alinhado com a sequência de espalhamento no fluxo de dados codificado. Se isso não for feito, o resultado será um sinal de ruído de alta frequência, sem um único traço da informação original. Curiosamente, esta propriedade é, ao mesmo tempo, a maior desvantagem, mas também o maior ponto forte dos sistemas baseados em DSSS.
2.3.3 Multiplexagem por divisão ortogonal de frequências multibanda
A multiplexagem por divisão ortogonal de frequências multibanda (MB-OFDM) distribui os dados por um grande número de portadoras que são espaçadas em frequências precisas. Este espaçamento proporciona a ortogonalidade nesta técnica, o que impede que os demoduladores vejam outras frequências que não as suas próprias. As vantagens do OFDM são a elevada eficiência espetral, resiliência à interferência de RF e menor distorção multipercurso.

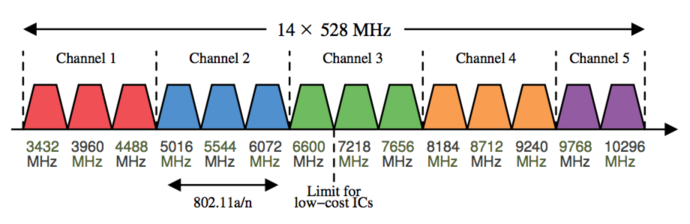

Como mostra a figura 2.9, há 14 bandas de 528 MHz de largura. Estas bandas estão distribuídas por 5 canais diferentes. Os autores de 37 concluíram que a coexistência de sistemas sem fios 802.11n - que operam entre 5,15 e 5,7-GHz - provoca uma degradação grave no desempenho de deteção. De facto, a maioria dos trabalhos em OFDM UWB utiliza apenas o primeiro canal para evitar interferências com os sistemas 802.11a/n e porque os circuitos integrados de baixo custo dificilmente conseguem atingir frequências superiores a 6,5 GHz.38
Uma implementação representativa pode ser encontrada em.39 Neste artigo, os autores apresentam um transcetor de RF integrado e uma camada física digital (PHY) num único chip CMOS que inclui todos os circuitos ativos necessários para operação no canal #1 (3,1 a 4,8-GHz) e admite os modos de frequência fixa e de salto de frequência em bandas de 528 MHz.
2.3.4 Rádio de impulso
A rádio por impulso em banda ultralarga (IR-UWB) baseia-se na transmissão de impulsos estreitos (tipicamente de centenas de picossegundos), espalhando assim a energia do sinal de rádio pela largura de banda máxima possível entre os limites da máscara da FCC. Devido à sua largura de banda significativa, um sistema baseado em rádio de impulso pode acomodar muitos utilizadores, mesmo em ambientes multipercurso.40
As modulações mais utilizadas em IR-UWB são:
- Modulação de posição de pulso (PPM): Para um sistema de utilizador único com PPM, o bit “1’’’ é representado por um impulso sem qualquer atraso e o bit “0” é representado por um impulso com um atraso τ em relação à referência temporal.
- Modulação de amplitude de impulsos (PAM): Na PAM, o sinal de entrada modula a amplitude do impulso de saída.
- Modulação por deslocamento de fase binária (BPSK): Na modulação BPSK, a fase do impulso UWB é deslocada 180 graus de acordo com um fluxo de bits digital.
- OOK (on-off keying): na sinalização OOK, o bit de informação “1” é representado pela presença de um impulso e nenhum impulso é enviado para o bit “0”.

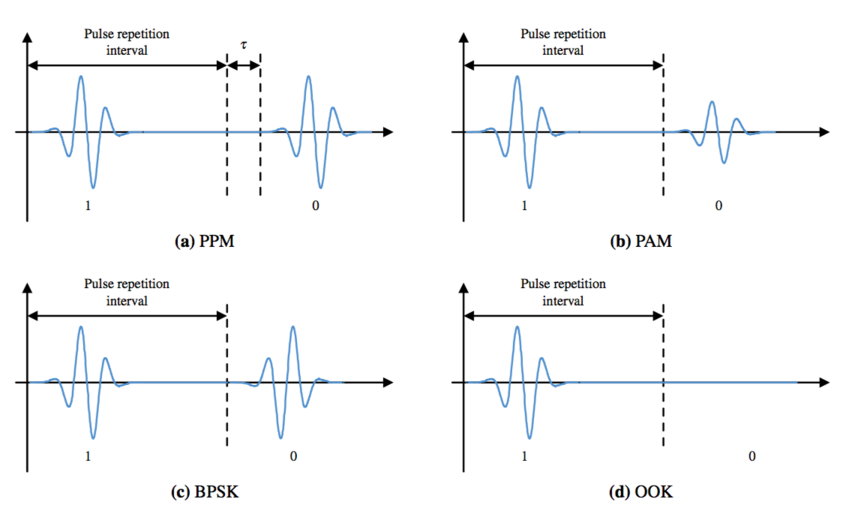

Os quatro tipos de modulações acima descritos são ilustrados na figura 2.10.

2.4 Transmissores de banda ultralarga versus transmissores de banda estreita
Como demonstrado por Ramirez-Mireles em 41 e 42, o principal inconveniente do desvanecimento em banda estreita já não é importante para a UWB: é apenas 3-4-dB para a UWB, em contraste com 30-60-dB para a banda estreita. Outra diferença conceptual é a necessidade de considerar a distorção do impulso em cada percurso, que é desprezada no modelo de canal multipercurso de Turin. Cada caminho terá a sua própria resposta ao impulso (IR), com características de transferência que dependem da frequência.43
Por outro lado, a principal desvantagem da UWB em relação aos sistemas de banda estreita é o facto de as antenas poderem ser modeladas como o filtro de modelação de impulsos do front-end. Nos sistemas UWB, as formas de onda impulsivas estão frequentemente presentes.44 A tabela 2.2 apresenta uma breve comparação entre transcetores de banda ultralarga e de banda estreita.
| Banda ultralarga | Banda estreita | |
|---|---|---|
| Antenas | Design de antena pequena com ganho e largura de banda larga. É difícil conseguir uma antena de baixa impedância e uma boa adaptação de banda larga com poucos componentes. É necessário o co-design da antena e do front-end. | É fácil conseguir uma antena pequena com Q elevado e bom ganho; impedância de 50Ω fácil de adaptar; a antena e o front-end podem ser projetados independentemente. |
| RF front-end | Os LNA de banda larga consomem energia e são difíceis de adaptar, o AGC faz parte do front-end; requisitos de linearidade menos exigentes; a filtragem parcial é conseguida pela antena. | Os LNA de banda estreita são fáceis de adaptar; a modulação de envelope não constante (por exemplo, OFDM) necessita de uma linearidade muito elevada; é necessária filtragem para satisfazer as emissões fora da banda. |
| Frequência intermédia | Não é necessária. | AGC, misturadores, osciladores de RF, PLL. |
| Banda de base analógica | Conversores A/D de largura de banda muito elevada; técnicas de amostragem de tempo alargado; técnicas de osciloscópio de amostragem digital (DSO). | Conversor A/D de pequena largura de banda. |
| Banda de base digital | Deteção coerente com resolução temporal fina; referências temporais precisas. | Deteção não coerente. |
| Outros aspetos | Jammer CW externo; Modelos de canais complexos. | Load-pull; LO leakage; LO pulling by PA; Canais estreitos são bem caracterizados (modelos de fading). |
Tabela 2.2: Comparação do design de transcetores de banda estreita e UWB.
É possível concluir, observando a tabela 2.2, que os transmissores de banda ultralarga são muito mais fáceis de implementar do que os de banda estreita.
3. Estado da arte
3.1 Gerador de impulsos baseado em atrasos

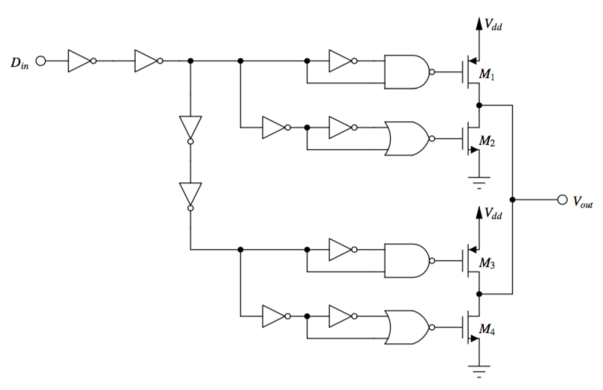

A Figura 3.1 apresenta o gerador de impulsos baseado em atrasos.31 A porta NAND tem nível lógico baixo quando ambas as entradas são altas e a NOR é alta quando ambas as entradas são baixas. Isto só acontece na transição dos inversores de entrada devido ao tempo de propagação. No primeiro andar, M1 é ativado, depois M2, M3 e finalmente M4. Para cada flanco ascendente do sinal estroboscópico, é gerado apenas um impulso.

Foi fabricado um protótipo com o processo CMOS AMI 0,5-μm. O impulso medido tem uma largura de 2,4-nS e uma amplitude de pico a pico de 148-mV, contra a largura de 1,6-nS e a amplitude de pico a pico de 816,5-mV obtida em simulação. O consumo médio de energia é de 1,16 mW quando é acionado por um sinal de entrada de 20 MHz.
Os autores justificam a diferença entre os resultados simulados e medidos com o argumento de que a resistência parasita do condensador poli não foi tida em conta na simulação.
Para além do facto de os resultados simulados e medidos não coincidirem, pelo menos razoavelmente, a solução proposta carece de um mecanismo de calibração para reduzir os desvios de fabrico.
O consumo de energia de 1,16 mW com uma taxa de bits de 20 Mbps traduz-se num consumo de energia de 58 pJ por impulso.
3.2 Gerador de impulsos baseado num oscilador em anel

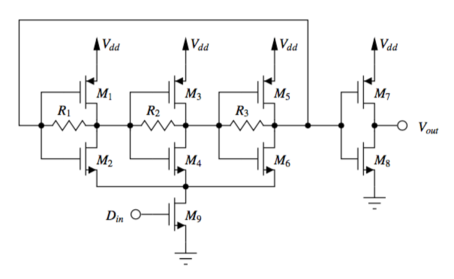

A Figura 3.2 apresenta outro gerador de impulsos UWB.45 É baseado num circuito comum de oscilador em anel de terminação única que pode ser ligado/desligado pelo transístor M4, que é acionado por um gerador de falhas. O oscilador em anel tem resistências de realimentação para aumentar a frequência resultante. Os transístores M7 e M8 são responsáveis pela amplificação de potência e pelo andar de saída. O circuito também possui um filtro passa-alto, não mostrado na figura, para cumprir a máscara espetral da FCC.

O circuito foi fabricado utilizando um processo CMOS de 0,18 μm. O impulso tem 500-pS de largura e uma largura de banda de -10-dB de 4,5-GHz de 5,9 a 10,4 GHz. O consumo médio de energia é de 1,38 mW para uma frequência de repetição de impulsos de 50-MHz e uma tensão de alimentação de 2,1-V. Isto corresponde a 27,6 pJ de consumo de energia por impulso.
Os resultados das medições demonstraram baixa dissipação de energia, elevada amplitude de pico e baixo jitter. No entanto, tal como o anterior, falta-lhe um circuito de calibração. Por exemplo, poderia ser possível adicionar varactores no circuito do oscilador em anel para calibrar a frequência central de saída.
3.3 Gerador de impulsos baseado num ressoador LC paralelo

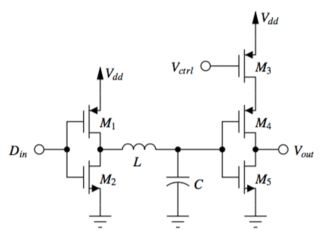

Na figura 3.3 é apresentado um gerador de impulsos baseado num ressoador LC paralelo.46 Quando o sinal de ativação é zero, o condensador C é carregado através de M1. Quando o sinal de entrada muda para Vdd, o transístor M2 fecha o circuito oscilador composto pela indutância L e pelo condensador C. O circuito oscilará até que a sua energia seja dissipada devido às resistências parasitas do circuito. A frequência de oscilação é dada pela frequência de ressonância natural LC, que pode ser calculada através da equação 3.1.
$$ f = \frac{1}{2\pi\sqrt{LC}} \tag{3.1} $$

A frequência central era de 3,8 GHz e a largura de banda de cerca de 1,5 GHz. Consome 7,30-mW com uma frequência de repetição de impulsos (PRF) de 200-MHz, resultando num consumo de energia por impulso de 36,5 pJ. O principal inconveniente desta solução é a largura de banda relativamente estreita e a baixa frequência central, que pode facilmente desviar-se para menos de 3,1 GHz devido a desvios de fabrico. Isto pode levar à não conformidade com a máscara FCC.
3.4 Gerador de impulsos triangulares

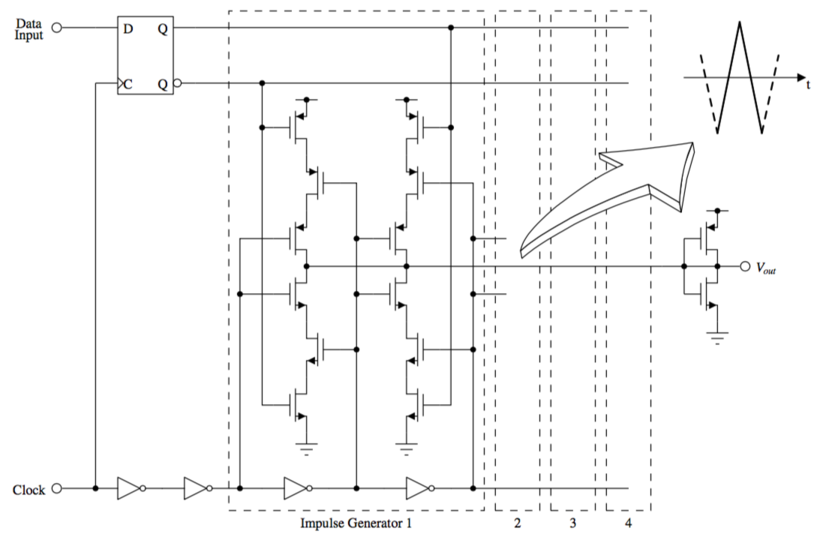

Outra abordagem é apresentada na figura 3.4. Neste caso, os autores desenvolveram um gerador de impulsos triangulares compatível com a modulação BPSK.30 O gerador de impulsos pode ser ligado diretamente a uma antena integrada ou a um amplificador de potência quando é utilizada uma antena externa.

Os sinais de relógio e de dados são fornecidos diretamente ao gerador de impulsos, que gera os impulsos modulados bifásicos com 500 ps de duração e frequência central de 8 GHz. Quatro células geradoras de impulsos são concatenadas para formar uma cadeia. Cada célula geradora de impulsos gera um impulso monociclo de 125 ps; estes impulsos, quando combinados, formam o impulso de saída.
Quando os dados são “1”, os transístores superiores esquerdos da célula geradora de impulsos são ligados no flanco descendente do relógio e a saída é puxada para Vdd. Quando o relógio passa pelo primeiro inversor, o caminho diagonalmente oposto da célula geradora de impulsos liga-se e, no flanco ascendente do relógio, a saída é puxada para a terra. Quando o relógio passa por todas as quatro células geradoras de impulsos, é gerado um impulso de 500 ps. Da mesma forma, é gerado um impulso desfasado de 180 graus quando os dados são “0”, mas na transição oposta do relógio. Como os impulsos “1” e “0” são gerados em instantes de relógio diferentes, o relógio é invertido em cada transição de dados, mantendo a posição do impulso constante para os impulsos “1” e “0”. Isto dá origem a um problema de partilha de carga.
O circuito integrado foi fabricado num processo CMOS de 0,18-μm. Os resultados medidos mostram que o transmissor consome 12 pJ/b para atingir uma taxa máxima de repetição de impulsos de 750 Mb/s. Este é o transmissor mais rápido encontrado na literatura.
3.5 Gerador de impulsos de gm negativo

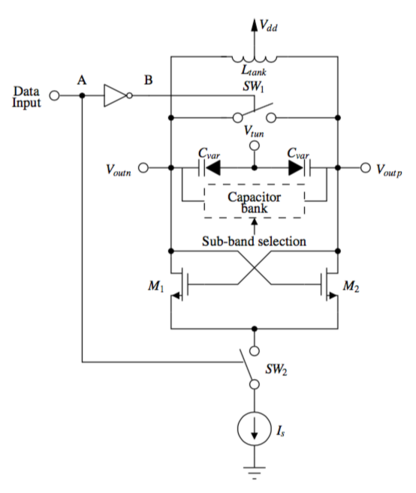

A arquitetura apresentada na figura 3.5 mostra um gerador de impulsos de gm negativo.47 Um banco de condensadores comutados é utilizado para a seleção da banda de frequência. Dois comutadores, SW1 e SW2, controlam o tanque e a fonte de corrente do VCO, respetivamente. Quando SW2 está ligado e SW1 está desligado, são gerados impulsos na saída. Um inversor é usado para gerar trens de pulsos quadrados nos nós A e B com 180 graus de diferença de fase para acionar SW2 e SW1, respetivamente. Quando um interrutor está ligado, o outro está desligado e vice-versa. O impulso com envolvente triangular deverá fornecer mais de 20 dB de rejeição de lóbulos laterais, o que é importante para a supressão de interferências de canal adjacente em sistemas multibanda. A ideia-chave para obter a forma de pulso triangular é desligar a oscilação antes do seu estado estacionário. O pulso de alto desempenho com máxima rejeição de lóbulos laterais é obtido quando o tempo de subida é igual ao tempo de descida.

Este transmissor IR-UWB foi implementado num processo CMOS de 0,18-μm. É capaz de transmitir informações usando modulação OOK e opera em três bandas diferentes de 528-MHz entre 3 e 5-GHz. A PSD medida do impulso satisfaz plenamente a máscara da FCC com mais de 20 dB de supressão de lóbulos laterais. O transmissor completo dissipa apenas corrente dinâmica em modo burst com 18 pJ de consumo de energia por impulso.
Este circuito apresenta uma arquitetura simples. No entanto, a comutação do VCO demora muito tempo e, por isso, este transmissor não é adequado para operação com alta taxa de bits.
3.6 Gerador de impulsos com oscilador em anel verdadeiramente diferencial

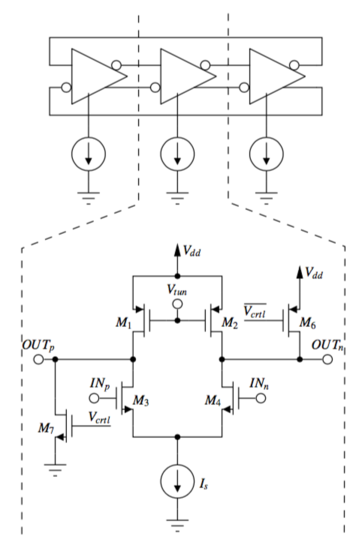

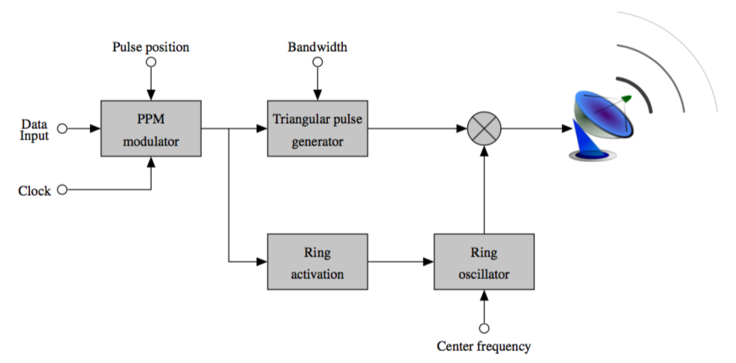

A figura 3.6 apresenta o diagrama de blocos de um gerador de impulsos com oscilador em anel verdadeiramente diferencial.48 O gerador de impulsos triangulares e o oscilador em anel são ativados simultaneamente. O sinal triangular é multiplicado pela portadora criada pelo oscilador, resultando num impulso triangular convertido para cima na saída. A forma de onda triangular tem uma duração que pode ser adaptada de acordo com a largura de banda desejada. Um circuito de gating ativa o oscilador quando um pulso deve ser transmitido, evitando o consumo inútil de energia entre os impulsos. A escolha de um oscilador em anel deveu-se ao seu tempo de arranque muito baixo, enquanto o problema do ruído de fase elevado não é, obviamente, uma questão importante na geração de sinais de banda larga.

O circuito de ativação do oscilador em anel utiliza o mesmo princípio que o PPM. Ao fazer com que a sua corrente de carga seja o dobro da necessária no gerador de impulsos triangulares, o oscilador em anel funciona durante toda a duração do impulso. O gerador de portadora é um oscilador em anel diferencial de três andares, como mostra a figura 3.7. Os osciladores em anel têm normalmente tempos de arranque muito baixos devido aos seus baixos fatores de qualidade. Os transístores M6 e M7 são usados para forçar as condições iniciais. Ao forçar as condições iniciais em cada andar do oscilador em anel, o tempo de arranque é ainda mais reduzido. Desta forma, o oscilador atinge o seu estado estacionário em menos de dois ciclos.

Este gerador de impulsos foi implementado numa tecnologia CMOS de 0,18μm. A maioria dos blocos constituintes do transmissor é desligada entre os impulsos. O consumo de energia é de 50 pJ por impulso com uma frequência de repetição de impulsos de 40-MHz.
3.7 Gerador de impulsos quadrados de tensão de dois quadrantes

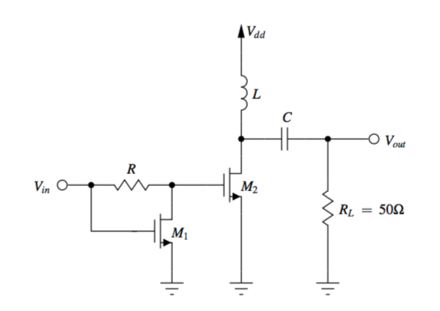

Um gerador de impulso quadrado de tensão de dois quadrantes é apresentado na figura 3.8. O circuito quadrado é composto pelo transístor M1 e pela resistência R. Quando M1 é polarizado na região de saturação, a tensão de dreno de M1 pode ser escrita como
$$ V_{sqrt} = V_{in} - R \frac{K}{2}(V_{in}-V_{th)})^2 \tag{3.2} $$
Escolhendo
$$ R = \frac{2}{KV_{th}} \tag{3.3} $$
então 3.2 torna-se
$$ V_{sqr} = -\frac{1}{V_{th}} \left ( V_{in} - \frac{3V_{th}}{2} \right ) ^2 + \frac{5V_{th}}{4} \tag{3.4} $$
em que Vth < Vin < 2Vth deve ser satisfeita para manter M1 na região de saturação. Assim, um circuito quadrado de tensão de dois quadrantes é implementado como indicado por 49.

Foi fabricado um protótipo do circuito integrado num processo de 0,18-μm CMOS, com uma antena de cerâmica de cozedura a baixa temperatura (LTCC). O protótipo de rádio de impulso medido atingiu uma taxa de dados de 165 Mb/s num canal sem fios com um comprimento de 20 cm e um consumo de energia do transmissor de 21-mW.
3.8 Comparação
A tabela 3.1 mostra as especificações dos transmissores UWB de última geração. Para comparação com os transmissores de banda estreita, a potência média consumida foi calculada com uma taxa de bits de 2 Mbps. As figuras de mérito dos transmissores UWB aqui consideradas são a amplitude do pulso, a largura do pulso, a taxa de bits máxima e, claro, o consumo de energia por bit.
| Ref. | Ano | Processo | Amplitude do Impulso (mV) | Largura do Impulso (pS) | Potência Média a 2 Mbps (μW) | Taxa de Bits Máxima (Mbps) | Energia por Impulso (pJ) |
|---|---|---|---|---|---|---|---|
| 45 | 2009 | 0,18-μm | 670 | 500 | 56 | - | 28 |
| 46 | 2009 | 65-nm | 400 | 600 | 73 | 200 | 36,5 |
| 30 | 2009 | 0,18-μm | 120 | 500 | 82 | 750 | 41 |
| 47 | 2007 | 0,18-μm | 180 | 3500 | 36 | 100 | 18 |
| 31 | 2005 | 0,5-μm | 148 | 2400 | 120 | 200 | 58 |
| 48 | 2005 | 0,18-μm | 200 | 1100-4500 | 100 | 40 | 50 |
Tabela 3.1: Comparação de transmissores CMOS de banda ultralarga.
É possível observar que 47 requer menos energia por bit transmitido do que todas as outras implementações, mas ao mesmo tempo a sua amplitude de impulsos é a mais pequena. Os autores de 30 relataram a taxa de bits máxima de 750 Mbps.

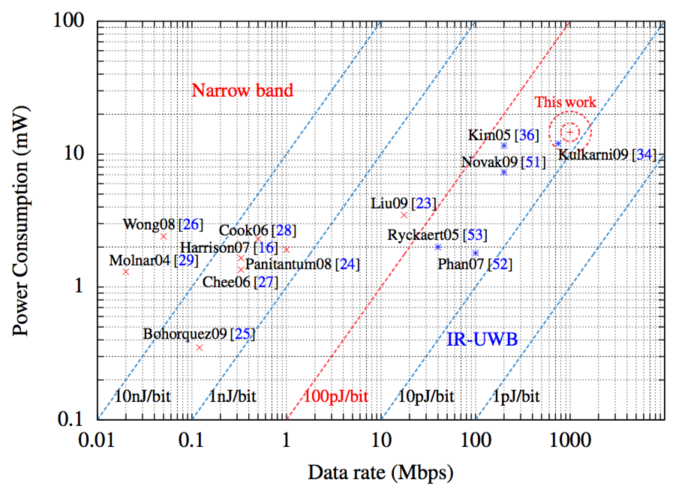

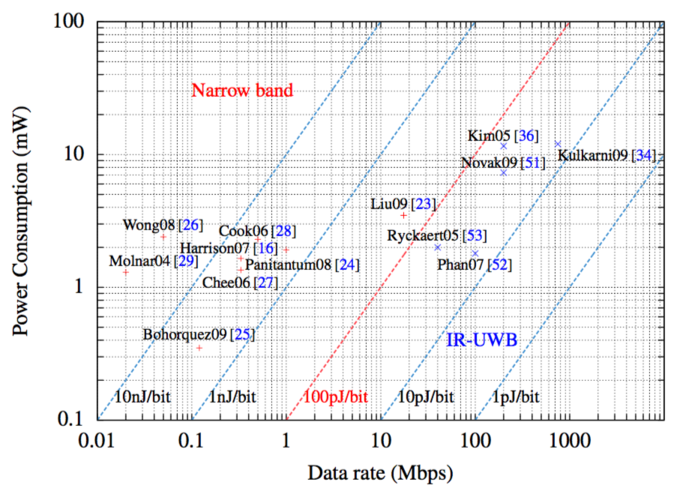

Os resultados das tabelas 2.1 e 3.1 são resumidos na figura 3.9. Esta figura justifica inteiramente a utilização de transmissores UWB para implantes biomédicos. É claro que, para o mesmo consumo médio de energia, um transmissor UWB é capaz de transmitir uma quantidade muito maior de dados.

A taxa de dados máxima comunicada para IR-UWB é de 750 Mbps contra 24-Mbps para o Bluetooth 3.0, por exemplo. No entanto, apesar da maior capacidade de taxa de dados, os transmissores IR-UWB requerem um menor consumo de energia, são mais simples e mais baratos do que os transmissores de banda estreita. Este facto torna a IR-UWB a melhor escolha para transmissores de implantes biomédicos.
4. Arquitetura proposta
4.1 Visão geral ao nível do sistema

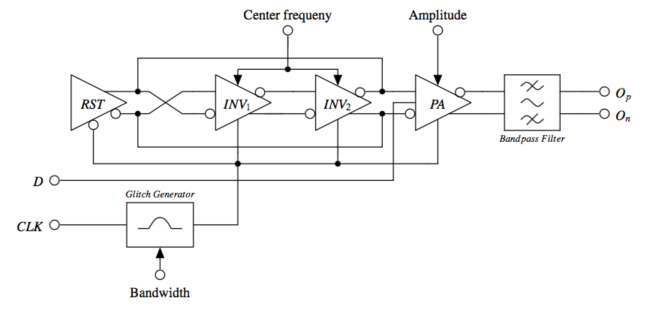

A figura 4.1 ilustra a arquitetura proposta. O núcleo do circuito é o oscilador em anel diferencial composto pelos inversores INV1 e INV2. Este define a frequência central do sinal de saída. Por conseguinte, espera-se que seja capaz de funcionar a frequências de, pelo menos, 6 GHz, uma vez que o objetivo é ocupar o máximo espetro possível, definido entre 3,1 e 10,6-GHz. Desta forma, a probabilidade de deteção é maximizada.

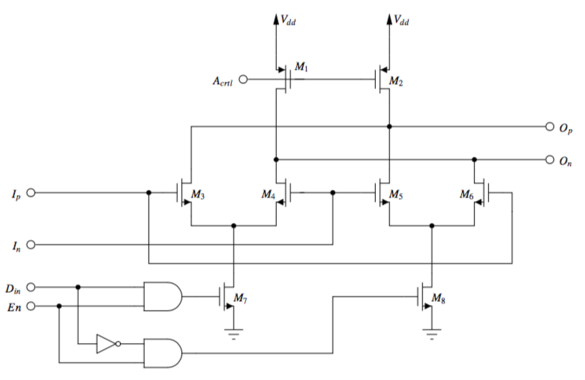

O amplificador de saída isola o oscilador em anel da carga de saída. É também responsável pela amplitude do sinal de saída e respetiva potência, e define a fase do sinal de saída em função dos dados de entrada. É seguido por um filtro passa-banda responsável pela modelação do impulso de saída.
Como se concluiu na subsecção 2.3.1, o comprimento do impulso tem apenas algumas centenas de picossegundos. Por esta razão, tanto o oscilador como o amplificador de potência devem ser ativados por um gerador de falhas. Uma falha é um impulso com uma duração muito curta, normalmente indesejável em circuitos eletrónicos.
Este transmissor foi concebido para a modulação BPSK. No entanto, é capaz de operar com OOK, PPM e até PAM. Para as três últimas modulações, a entrada de dados deve ser fixada num nível lógico. Então, para OOK e PPM, os dados de saída são modulados usando o sinal de relógio. Para o PAM, os dados de saída são modulados alterando o ganho do amplificador de saída e aplicando uma transição de relógio positiva em cada bit. Esta é outra vantagem desta arquitetura quando comparada com as analisadas no capítulo anterior.
A próxima secção descreve os blocos acima em maior detalhe.
4.2 Blocos constituintes
4.2.1 Gerador de falhas ajustável

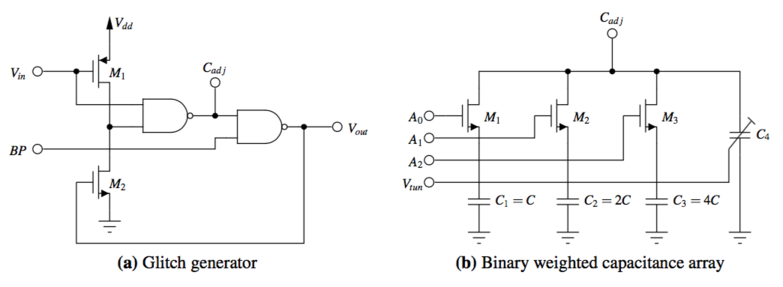

O gerador de glitch ajustável foi originalmente introduzido em 50 e melhorado em 51. O circuito proposto, apresentado na figura 4.2, é uma adaptação de 51 à qual foi adicionado um sinal de bypass BP. Este sinal permite o controlo externo e a calibração do emissor.

Os tempos de subida e descida do segundo NAND são fixos, uma vez que a carga é fixa. No entanto, é possível ajustar os tempos de subida e descida do NAND1 com o ajuste dos condensadores C1 a C4. C1 a C3 juntamente com os transístores N1 a N3 formam uma matriz de capacitâncias com ponderação binária, que pode ser controlada digitalmente pelas entradas A0 a A2. C4 é um varactor (capacitância ajustável) e fornece um ajuste fino para a largura de falha desejada.

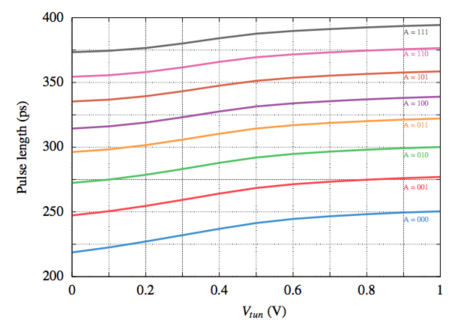

A Figura 4.3 ilustra a largura do pulso de glitch em função de A e Vtun. É possível obter qualquer largura temporal entre 218 e 394 pS. Note-se que existe alguma sobreposição entre duas curvas consecutivas, de modo a assegurar uma gama de ajuste contínua.

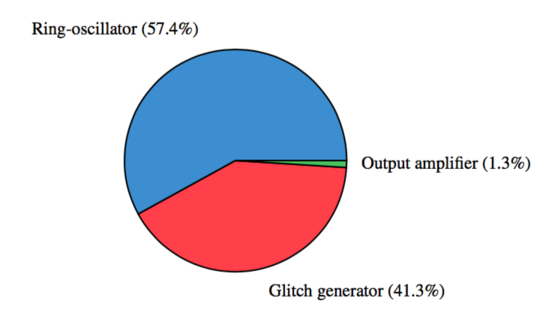

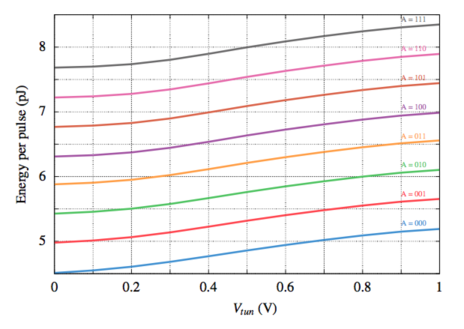

Este bloco é responsável pelo consumo de cerca de metade do consumo total de energia, uma vez que tem de acionar todos os outros blocos. A capacitância de carga foi obtida através de medição e é aproximadamente igual a 2-pF. A figura 4.4 mostra o consumo de energia por bit. Como esperado, quanto maior a largura do pulso, maior é o consumo de energia.

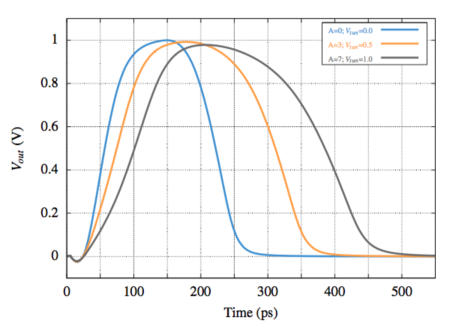

Finalmente, a figura 4.5 mostra três glitches de saída com diferentes calibrações. Os impulsos de saída são muito nítidos, as transições são muito rápidas e a amplitude dos impulsos é quase rail-to-rail.

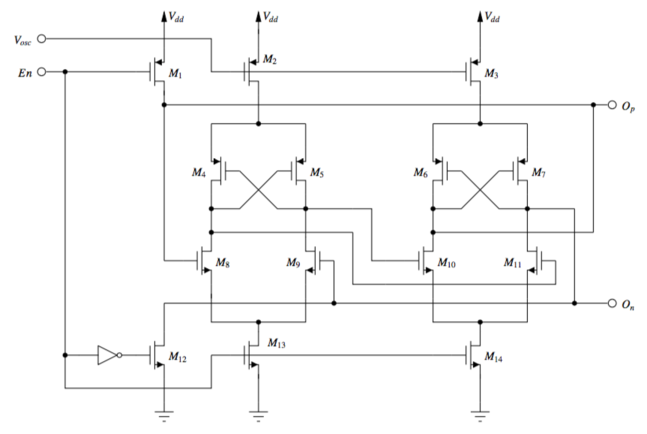

4.2.2 Oscilador em anel diferencial de alta frequência

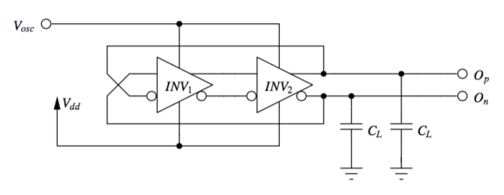

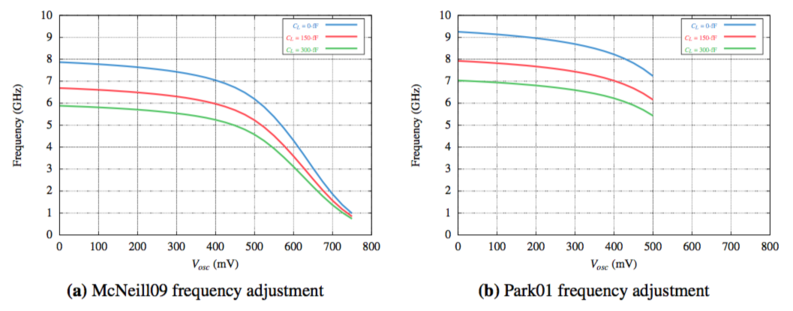

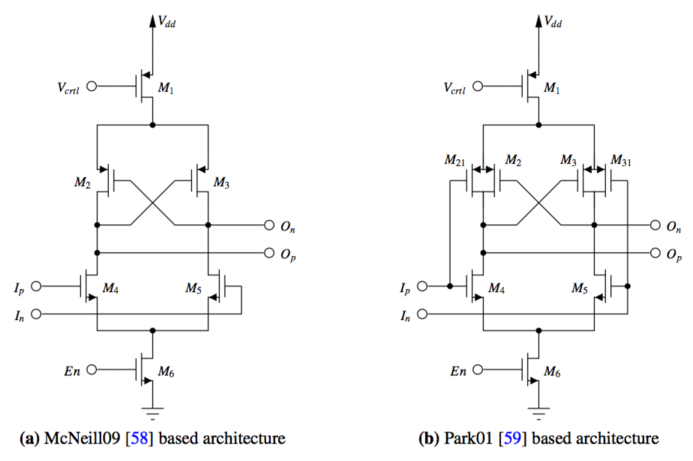

A tabela 4.1 apresenta uma pequena comparação entre três tipos diferentes de arquiteturas de osciladores em anel.
A maioria das arquiteturas baseadas em impulsos encontradas na literatura é de terminação simples. No entanto, as arquiteturas de terminação simples são mais suscetíveis à interferência do acoplamento de amplitude da alimentação/substrato. Para evitar este tipo de interferências e reduzir o ruído de jitter, propõe-se uma configuração totalmente diferencial desde a geração do impulso até à antena.
| Característica | Single-ended | True-differential | Pseudo-differential |
|---|---|---|---|
| Consumo de energia | Só consome energia nas transições de sinal. O consumo aumenta com a frequência. | Consumo estático e dinâmico. | Semelhante ao single-ended. |
| Amplitude do sinal | Rail-to-rail. | Menor oscilação de sinal. | Rail-to-rail. |
| Imunidade a interferências | Muito suscetível. Alto jitter. | Boa imunidade. Baixo jitter. | Alguma rejeição da interferência de acoplamento de amplitude, mas imunidade limitada à modulação de atraso. |
| Número de andares | Deve ser ímpar. Não há saídas em quadratura. | Par ou ímpar. Saídas em quadratura. | Par ou ímpar. Saídas em quadratura. |
Tabela 4.1: Comparação de arquiteturas de osciladores em anel.
Os osciladores em anel verdadeiramente diferenciais são mais exigentes em termos de potência do que as outras arquiteturas, mas são menos sensíveis a interferências. A figura 4.6 apresenta duas abordagens diferentes de inversores verdadeiramente diferenciais. Note-se que os transístores NMOS M6 têm uma grande relação W/L e, portanto, funcionam como interruptores. Por outro lado, os transístores PMOS M1 funcionam como uma fonte de corrente e são usados para ajustar a frequência de saída do oscilador em anel.

Na figura 4.6a, os transístores M2 e M3 atuam como dois inversores com acoplamento cruzado, pois quando um ramo é colocado no nível lógico “0”, o outro é forçado ao nível “1”. Na figura 4.6b, foram adicionados dois transístores PMOS para aumentar a velocidade do inversor.
Os inversores da figura 4.6 foram testados num banco de ensaio de oscilador em anel de dois andares, como mostrado na figura 4.7.

Como mostrado na figura 4.8, o inversor baseado em McNeill09 52 tem uma frequência de oscilação mais baixa, mas, por outro lado, permite uma maior gama de regulação através de Vosc. Os transístores M21 e M31 do inversor baseado em Park01 53 aumentam a realimentação em anel e a frequência. De facto, com relações W/L maiores nestes transístores, é possível obter mais de 13-GHz de frequência de oscilação, mas a gama de ajuste de frequência diminui drasticamente. Na figura 4.8b, quando Vosc passa de 500-mV, a oscilação para. Além disso, o oscilador em anel Park01 consome mais energia do que o McNeil09.

Após a comparação das vantagens e desvantagens das duas arquiteturas, foi escolhida a baseada em McNeill09.
A figura 4.9 ilustra o esquema completo do oscilador em anel, incluindo o circuito de reset composto pelos transístores M1 e M12. Estes transístores são responsáveis por assegurar um estado conhecido quando o sinal de ativação não está ativo (ou seja, En = 0).

4.2.3 Amplificador de saída e filtro de formação de impulsos
O amplificador de saída desenvolvido é apresentado na figura 4.10. Tem dois ramos diferentes (M3-M4 e M5-M6) que são ativados de acordo com os dados de entrada. Quando os dados de entrada são “0” e a ativação é “1”, o par M5-M6 é ativado. Caso contrário, quando os dados de entrada são “1”, o impulso é gerado por M3-M4 com 180 graus de diferença de fase.

Os transístores M7 e M8 atuam como interruptores on-off controlados pelas entradas enable e data. Na primeira tentativa de implementação, foi utilizada uma série de dois transístores em cada ramo em vez de M7 e M8. Um para a entrada de dados e o outro para o sinal de ativação. No entanto, devido ao baixo desempenho desta solução para sinais de alta frequência, os dois transístores em série foram substituídos pelos transístores M7, M8 e pela lógica de controlo que os ativa.
Os dois transístores, M1 e M2, limitam a corrente máxima em cada ramo e, consequentemente, a amplitude de saída.
O amplificador de saída gera um impulso com uma frequência central definida pelo oscilador em anel. Para garantir que o impulso de saída cumpre a máscara FCC apresentada na secção 2.3, deve ser adicionado um filtro entre o amplificador de saída e a carga/antena. A própria antena atuará como um filtro de modelação de impulsos. No entanto, este filtro interno garante que a máscara FCC será respeitada para diferentes modelos de antena.

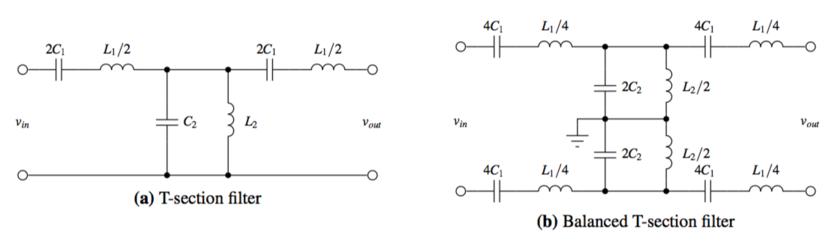

A figura 4.11 mostra um filtro convencional de secção T em que a impedância em série Z1 é um circuito ressonante em série (L1 e C1) enquanto a impedância shunt Z2 é um circuito sintonizado em paralelo (L2 e C2). Os componentes L1, C1, L2 e C2 são escolhidos de modo a que a frequência de ressonância série dos braços em série seja igual à frequência de ressonância paralela do braço de derivação, como demonstrado em 54.

Assim, após alguma manipulação matemática, os valores dos componentes são os seguintes:
$$ L_1 = \frac{Z_0}{\pi(f_2-f1)} \tag{4.2} $$
$$L_2 = \frac{Z_0(f_2-f_1)}{4 \pi f_1 f_2} \tag{4.3} $$
$$ C_1 = \frac{f_2-f_1}{4 \pi f_1 f_2 Z_0} \tag{4.4} $$
$$ C_2 = \frac{1}{\pi (f_2-f1) Z_0} \tag{4.5} $$
As frequências de corte (f1 e f2) são escolhidas para estarem contidas no limite da máscara da FCC (3,1 a 10,6-MHz) com uma margem de segurança de 500 MHz de cada lado. Como este é um circuito diferencial, a impedância de saída (Z0) é igual a 100-Ω. Assim, os componentes ficam finalmente dimensionados:
$$ L_1 = \frac{100}{\pi(10.1-3.6) \times 10^{9}} = 4.90\text{-}nH \tag{4.6} $$
$$ L_2 = \frac{100 \times (10.1-3.6) \times 10^{9}}{4 \pi \times 10.1 \times 3.6 \times 10^{18}} = 1.42\text{-}nH \tag{4.7} $$
$$ C_1 = \frac{(10.2-3.6) \times 10^{9} }{4 \pi \times 3.6 \times 10.1 \times 10^{18} \times 100} = 142.26\text{-}fF \tag{4.8} $$
$$ C_2 = \frac{1}{\pi (10.2-3.6) \times 10^{9} \times 100} = 489,70\text{-}fF \tag{4,9} $$
O filtro de secção T da figura 4.11a foi convertido na versão equilibrada apresentada em 4.11b. Quando são utilizados componentes ideais, ambas as versões têm exatamente a mesma resposta em frequência, ilustrada na figura 4.12.

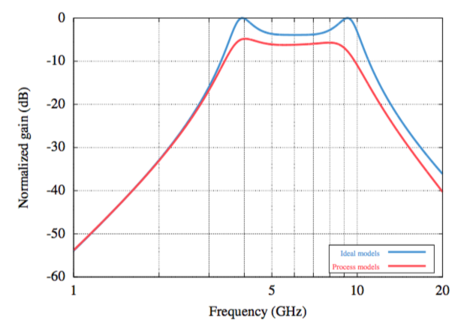

A curva vermelha representa a resposta da função de transferência do filtro passa-banda quando são utilizados os modelos tecnológicos - fornecidos pela fundição. Os componentes reais têm um fator de qualidade variável em função da frequência e têm uma largura de banda limitada. Estes fatores explicam a pequena diferença nas frequências de corte, especialmente na de 10,1 GHz. A atenuação na resposta do filtro é causada pelas resistências parasitas associadas aos indutores e condensadores. Os fatores de qualidade sem carga dos indutores utilizados situam-se na gama dos 18 a 20, não afetando assim significativamente a resposta em frequência do filtro projetado.

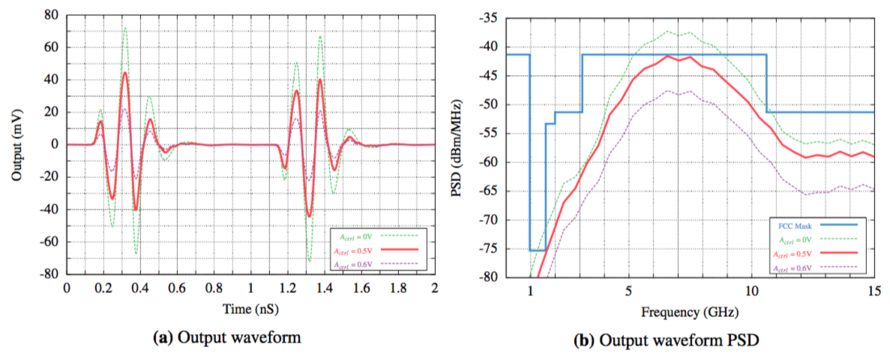

A figura 4.13a mostra a forma de onda de saída e 4.13b a respetiva estimativa da densidade espetral de potência. O primeiro impulso representa um “1” e o segundo um “0” e, portanto, estão 180 graus fora de fase.

Foram aplicadas três tensões diferentes a Actrl para demonstrar a afinação da amplitude do amplificador de saída. A estimativa da PSD foi obtida utilizando a função PSD da Cadence Spectre com um trem de impulsos de 10 impulsos, uma frequência de repetição de impulsos de 1 GHz e 180 graus de diferença de fase entre dois impulsos consecutivos.
Como observado, a largura de banda de -10 dB é de aproximadamente 6 GHz e a PSD de saída respeita a máscara FCC quando Actrl ≤ 0,5-V.
4.3 Implementação física
Devido à elevada frequência de funcionamento, é obrigatória uma tecnologia de pequena dimensão. A maior parte da bibliografia encontrada utiliza processos de 0,18-μm. Para escolher um processo CMOS adequado, foram avaliadas duas tecnologias de 90 nm:55
- Taiwan Semiconductor Manufacturing Company (TSMC) N90-CMOS-MS-RF-LP 56: Um processo CMOS de 90 nm para aplicações de sinal misto e de radiofrequência com baixo consumo de energia.
- United Microelectronics Corporation (UMC) L90N-MM-RF 57: Um processo CMOS de 90 nm para aplicações lógicas, de modo misto e de radiofrequência com dielétricos de baixo κ, baixa fuga e opção de poço triplo.

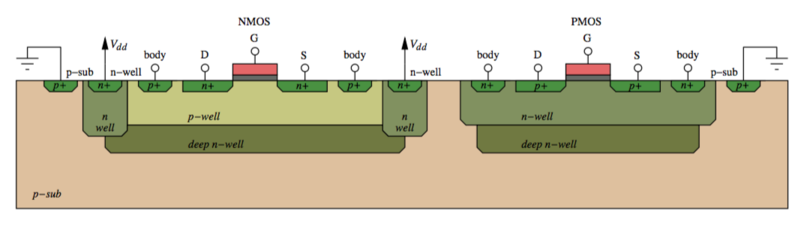

O processo selecionado foi o UMC L90N-MM-RF com opção de poço triplo. A opção triple-well aumenta o isolamento de ambos os transístores (de canal n e de canal p) do substrato da pastilha. Também permite que os circuitos sejam independentes das condições de polarização do substrato, o que é uma vantagem para o isolamento de ruído e para aplicações de sinal misto e de MOSFET de limiar dinâmico58. A figura 4.14 mostra uma estrutura típica de poço triplo.

A verificação das regras de conceção (DRC), a verificação layout-versus-schematic (LVS) e a extração de parasitas foram feitas utilizando o Mentor Graphics Calibre. Foram tidos em conta aspetos práticos como as densidades máximas de corrente, ligações ao substrato, simetria do circuito, entre outros. O projeto físico é um processo iterativo em que o circuito é melhorado várias vezes até se chegar ao resultado final. Os modelos dos pads de saída também foram incluídos no circuito final.

4.4 Resultados
Antes do projeto físico, todas as simulações foram feitas com netlists de esquemas. Estas netlists não têm qualquer informação sobre componentes parasitas, como condensadores e resistências. Quando o projeto físico está completo, é possível extrair os componentes parasitas do circuito e obter uma netlist pós-layout, que é uma aproximação muito melhor do circuito integrado real do que o esquema. Mais uma vez, o Mentor Graphics Calibre foi utilizado para esta função, especificamente a ferramenta Parasitic Extraction (PEX).
A netlist pós-layout foi então utilizada para simulação e os resultados foram comparados com a netlist esquemática. A figura 4.16 mostra a forma de onda de saída e a sua densidade espetral de potência.

A tabela 4.2 apresenta uma comparação numérica entre as simulações pré e pós-layout. Os valores para os circuitos de sintonização foram ajustados para cumprir a especificação da máscara da FCC.
| Tipo | Energia por Pulso (pJ) | Amplitude do Pulso (mV) | Duração do Pulso (ps) | Frequência Central (GHz) | Largura de Banda (GHz) | PSD de Pico (dBm/MHz) |
|---|---|---|---|---|---|---|
| Esquema | 14,4 | 83 | 380 | 6 | 7 | -41,3 |
| Pós-layout | 14,6 | 74 | 423 | 5,6 | 5,4 | -42,0 |
Tabela 4.2: Comparação dos resultados do esquema com os do pós-layout. {#table:schematic_vs_post_layout}

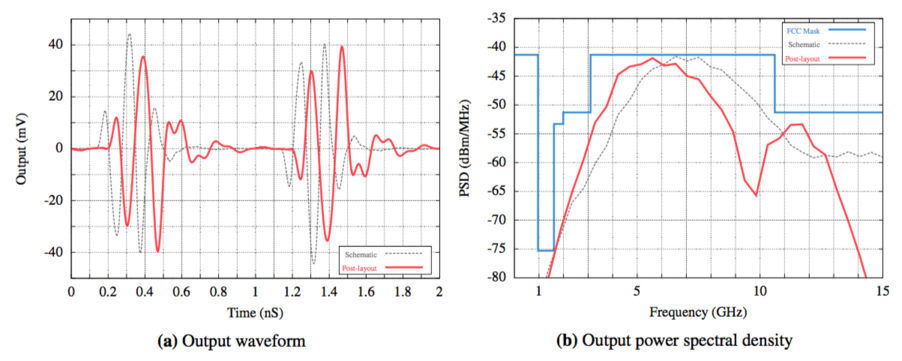

A partir da figura 4.16 e da tabela 4.2, é possível concluir que o modelo pós-layout está em conformidade com a máscara FCC e é idêntico ao modelo esquemático inicial. A principal diferença entre os dois casos é a frequência central do impulso de saída. Isto deve-se ao elevado impacto dos componentes parasitas na frequência de saída do oscilador em anel. A partir da análise da netlist bruta, foi possível concluir que os condensadores parasitas são muito pequenos (geralmente alguns femto farad). No entanto, as resistências em série das ligações são muito elevadas e, nalguns casos, superiores a um ohm. Para ultrapassar este problema, o layout pode ser melhorado alargando a ligação metálica para diminuir a sua resistência.
Este trabalho é o segundo com menor consumo de energia por impulso e tem a maior taxa de impulsos quando comparado com a literatura analisada, como mostra a figura 4.17. Além disso, possui três graus de liberdade para calibração, o que torna este transmissor muito fiável.

A distribuição do consumo de energia por bit é mostrada na figura 4.18. O amplificador de saída quase não consome energia e a energia total por impulso é dividida entre o gerador de falhas e o oscilador em anel.

4.4.1 Análise dos cantos de processo
Um canto de processo refere-se a uma variação dos parâmetros de fabrico de um circuito integrado. Estes cantos de processo representam o maior desvio dos parâmetros típicos dentro dos quais um circuito que foi construído em silício deve funcionar corretamente. Um circuito que funcione em dispositivos fabricados nestes cantos de processo pode funcionar mais lentamente ou mais rapidamente do que o especificado e a temperaturas e tensões mais baixas ou mais altas, mas, se o circuito não funcionar de todo em qualquer um destes extremos de processo, considera-se que a margem de conceção é inadequada.59
Uma convenção para designar os cantos de processo é a utilização de designadores de duas letras, em que a primeira letra se refere ao canto NMOS e a segunda letra refere-se ao canto PMOS. Nesta convenção de nomes, existem três cantos: típico, rápido e lento, como mostra a figura 4.19. Os cantos rápido e lento exibem mobilidades de portadores que são superiores e inferiores às normais, respetivamente.

Existem, portanto, cinco cantos possíveis: típico-típico (TT), rápido-rápido (FF), lento-lento (SS), rápido-lento (FS) e lento-rápido (SF). Os três primeiros cantos (TT, FF, SS) marcados com círculos verdes e azuis são chamados cantos pares, porque ambos os tipos de dispositivos são afetados uniformemente, e geralmente não afetam negativamente a correção lógica do circuito. Os dispositivos resultantes podem funcionar a frequências de relógio mais lentas ou mais rápidas e são frequentemente classificados como tal. Os dois últimos cantos (FS, SF), marcados com círculos vermelhos, são chamados cantos “enviesados” e geralmente são motivo de preocupação. Isto deve-se ao facto de um dos tipos comutar muito mais rapidamente do que o outro, e esta forma de comutação desequilibrada pode fazer com que um flanco da saída tenha muito menos variação do que o outro. Para além dos próprios cantos dos transístores, há mais efeitos de variação no chip que se manifestam em nós tecnológicos mais pequenos. Estes incluem efeitos de variação de processo, tensão e temperatura (PVT) nas interligações no chip, bem como nas estruturas de via.
Como indicado na secção 4.1, existem três diferentes níveis de liberdade que permitem a sintonização do impulso de saída após a produção da pastilha. A fim de testar a afinação da pastilha nas piores condições possíveis, foi efetuada uma análise de cantos e os resultados são ilustrados nas figuras 4.20-4.23.

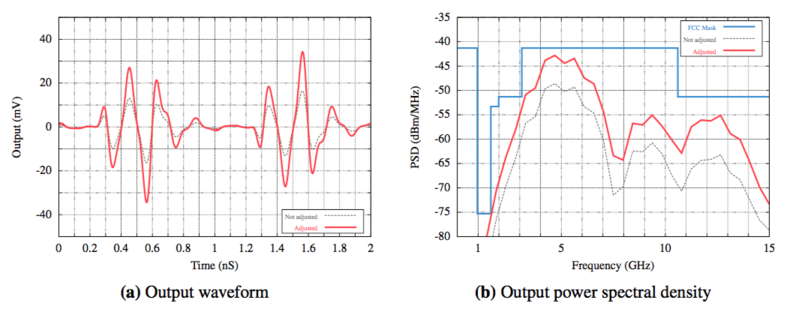

É possível observar que o pior cenário é quando tanto o NMOS como o PMOS são lentos (figura 4.20). Neste caso, a frequência central do sinal diminui e a largura de banda é severamente reduzida para 3,9 GHz contra os 5,4 GHz do canto TT. A amplitude do impulso é também muito menor, mas pode ser facilmente aumentada ajustando o ganho do amplificador de saída.

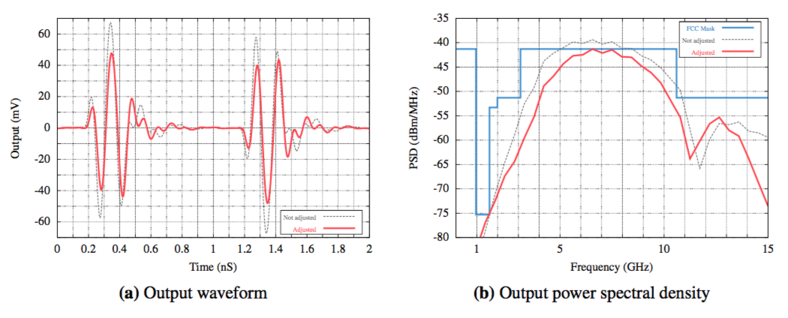

Em termos de largura de banda, o canto FF é o mais favorável. Nesta situação, a frequência central e a largura de banda aumentam. Este é um resultado esperado, pois, quando os dois tipos de transístores são rápidos, o oscilador em anel aumentará a sua frequência de oscilação e o gerador de glitches será capaz de produzir glitches mais curtos, aumentando a largura de banda. Neste canto, foram utilizados dois níveis de liberdade para calibrar a forma de onda de saída e cumprir a máscara da FCC: o comprimento do glitch foi aumentado, reduzindo a largura de banda do sinal de saída, e o ganho do amplificador de saída foi diminuído.

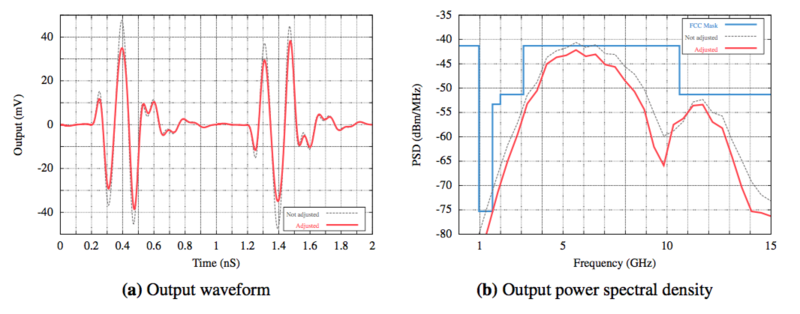

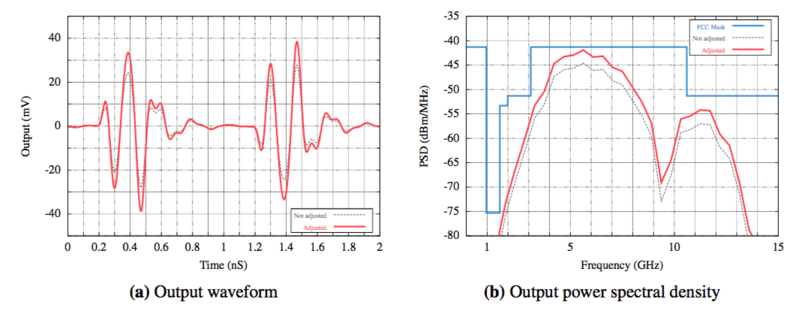

Em termos de frequência central e largura de banda, os cantos FS e SF são idênticos. A única diferença é que o canto FS necessita de um aumento do ganho do amplificador de saída, ao contrário do canto SF, que precisa de uma diminuição. Os resultados semelhantes com os cantos FS e SF são explicados pelo facto de a solução apresentada ser totalmente diferencial.
Os resultados numéricos da análise dos cantos são apresentados na tabela 4.3.
| Condição | Energia por Pulso (pJ) | Amplitude do Pulso (mV) | Duração do Pulso (ps) | Frequência Central (GHz) | Largura de Banda (GHz) | PSD de Pico (dBm/MHz) |
|---|---|---|---|---|---|---|
| Típico | 14,6 | 74 | 423 | 5,6 | 5,4 | -42,0 |
| FF NA | 19,6 | 123 | 305 | 6,6 | 7,0 | -39,4 |
| FF A | 18,9 | 91 | 383 | 7,0 | 6,3 | -41,1 |
| SS NA | 13,2 | 29 | 583 | 4,9 | 3,7 | -48,8 |
| SS A | 13,3 | 61 | 596 | 4,9 | 3,9 | -42,8 |
| FNSP NA | 15,6 | 52 | 435 | 5,7 | 4,8 | -44,7 |
| FNSP A | 15,7 | 72 | 430 | 5,6 | 4,9 | -42,0 |
| SNFP NA | 14,3 | 91 | 424 | 5,9 | 5,5 | -40,6 |
| SNFP A | 14,6 | 72 | 429 | 5,6 | 5,2 | -42,1 |
Tabela 4.3: Resultados das simulações de cantos pós-layout.
É possível concluir que, mesmo nas piores condições, é fácil calibrar a forma de saída de modo a cumprir a máscara UWB da FCC. O consumo do gerador de impulsos pode variar de 13,3 a 18,9 pJ por impulso para uma frequência de repetição de impulsos de 1-GHz.
5. Conclusão e trabalho futuro
A tecnologia biomédica está a evoluir todos os dias, levando a um aumento da complexidade: implantes cerebrais, visuais, cocleares, pacemakers, equipamentos de diagnóstico, etc. Esta complexidade adicional exige taxas de bits mais elevadas para transmitir grandes quantidades de dados.
Os sistemas sem fios de banda estreita para débitos de bits muito elevados são muito difíceis de implementar, o que resulta numa elevada complexidade do hardware. Além disso, estes sistemas baseiam-se numa frequência portadora, o que exige um sintetizador de radiofrequência que tem de estar sempre a funcionar, o que resulta num consumo de energia constante. Os amplificadores de potência convencionais têm também uma baixa eficiência devido aos elevados requisitos de eficiência espetral e às modulações de envelope não constante frequentemente utilizadas.
Recentemente, com a aprovação da banda UWB não licenciada pela FCC, a UWB tornou-se uma solução alternativa para a comunicação sem fios com elevada capacidade de débito de dados, nomeadamente do tipo impulse-radio. A comunicação baseia-se na transmissão de impulsos estreitos (tipicamente inferiores a 1-nS) espaçados por períodos de tempo relativamente grandes. Isto resulta num ciclo de trabalho muito baixo e num baixo consumo de energia, uma vez que todo o sistema pode ser desligado entre impulsos.
5.1 Realizações
Durante esta tese, foram estudados e comparados vários transmissores de banda ultralarga e de banda estreita existentes. Um novo transmissor IR-UWB sintonizável para implantes biomédicos foi concebido num processo CMOS de 90 nm. O transmissor gerou impulsos modulados bifásicos com uma frequência central de 5,6 GHz e uma largura de banda de -10 dB de 5,4 GHz. A taxa de repetição de impulsos mais elevada é de 1 Gb/s com um consumo de energia de 14,6 pJ/b. Os impulsos transmitidos estão em conformidade com a máscara de espetro da FCC e a área total do circuito é de 675x675-μm2. A solução proposta permite o ajuste da duração da forma de onda de saída, da frequência central e da amplitude, de modo a cumprir os regulamentos existentes, conforme comprovado pela análise de cantos. Oferece também uma forma flexível de transmissão UWB, utilizando diferentes esquemas de modulação, nomeadamente BPSK, OOK, PPM e PAM.
5.2 Trabalho futuro
Como mencionado na última secção, os objetivos deste trabalho foram cumpridos com sucesso. No entanto, há sempre espaço para melhorias. Por exemplo, o filtro de saída pode ser otimizado para reduzir o número de componentes e, consequentemente, a área total do circuito. Os blocos do oscilador em anel e do gerador de falhas também podem ser melhorados para reduzir o consumo de energia, tornando este transmissor o que tem o menor consumo de energia em comparação com as implementações existentes.
Os resultados da simulação precisam de ser validados na prática e, por conseguinte, o circuito integrado deve ser produzido e testado para concluir este trabalho. Com esse objetivo em mente, o circuito integrado concebido está numa forma que pode ser submetida a fabrico através do serviço Europractice IC. Este facto permitirá a validação prática e também uma comparação justa com os circuitos relatados na literatura.
A implementação da solução proposta num sistema IFN pode ser aplicada diretamente. Para além disso, a elevada taxa de dados proporcionada pelo transmissor IR-UWB aqui proposto pode também abrir a possibilidade de multiplexagem de um elevado número de sinais neuronais. Esta solução pode constituir uma vantagem significativa em relação às interfaces de rádio atualmente utilizadas.
6. Referências
J. D. Enderle, J. D. Bronzino, and S. M. Blanchard, Introduction to biomedical engineering. Academic Press, 2005, p. 1141. ↩︎ ↩︎
B. Franklin, “An account of the effects of electricity in paralytic cases,” Philosophical Transactions of the Royal Society, vol. 50, pp. 481-482, Jan. 1758. ↩︎
The British Medical Journal, “Fifty years of penicillin,” The British Medical Journal, vol. 1, no. 6171, pp. 1101-1102, Apr. 1979. ↩︎
C. Plummer, A. S. Harvey, and M. Cook, “EEG source localization in focal epilepsy: Where are we now?” Epilepsia, vol. 49, no. 2, pp. 201-218, October 2008. ↩︎
L. R. Hochberg et al., “Neuronal ensemble control of prosthetic devices by a human with tetraplegia,” Nature, vol. 442, no. 7099, pp. 164-171, Jul. 2006. ↩︎
K. Iniewski, VLSI circuits for biomedical applications, 1st ed. Artech House Publishers, 2008. ↩︎ ↩︎ ↩︎
Organization for Economic Co-Operation and Development, “OECD health data 2009 - frequently requested data.” December-2009. ↩︎
U.S. Department of Commerce, Bureau Of Economic Analysis, “National economic accounts.” December-2009. ↩︎
St. Jude Medical Inc., “Accent DR RF PM2210 Datasheet.” December-2009. ↩︎
Reuters, “First Wi-Fi pacemaker in U.S. gives patient freedom.” December-2009. ↩︎
J. Wessberg et al., “Real-time prediction of hand trajectory by ensembles of cortical neurons in primates,” Nature, vol. 408, no. 6810, pp. 361-365, Nov. 2000. ↩︎
M. D. Serruya, N. G. Hatsopoulos, L. Paninski, M. R. Fellows, and J. P. Donoghue, “Instant neural control of a movement signal,” Nature, vol. 416, no. 6877, pp. 141-142, Mar. 2002. ↩︎
R. R. Harrison et al., “A low-power integrated circuit for a wireless 100-electrode neural recording system,” IEEE Journal of Solid-State Circuits, vol. 42, no. 1, pp. 123-133, Jan. 2007. ↩︎ ↩︎
R. Bashirullah, J. Harris, J. Sanchez, T. Nishida, and J. Principe, “Florida wireless implantable recording electrodes (FWIRE) for brain machine interfaces,” in IEEE international symposium on circuits and systems, 2007, pp. 2084-2087. ↩︎
FCC, “MICS band plan, part 95.” January-2003. ↩︎
H. Savci, A. Sula, Z. Wang, N. Dogan, and E. Arvas, “MICS transceivers: Regulatory standards and applications medical implant communications service,” in IEEE southeastcon, 2005, pp. 179-182. ↩︎
FCC, “WMTS band plan, part 95.” March-2003. ↩︎
B. Otis, Y. Chee, and J. Rabaey, “A 400 μW-RX, 1.6mW-TX super-regenerative transceiver for wireless sensor networks,” in IEEE international solid-state circuits conference, 2005, vol. 1, pp. 396-606. ↩︎
A. Sodagar, G. Perlin, Y. Yao, K. Najafi, and K. Wise, “An implantable 64-channel wireless microsystem for single-unit neural recording,” IEEE Journal of Solid-State Circuits, vol. 44, no. 9, pp. 2591-2604, September 2009. ↩︎ ↩︎ ↩︎
Y.-H. Liu, C.-L. Li, and T.-H. Lin, “A 200-pJ/b MUX-Based RF transmitter for implantable multichannel neural recording,” IEEE Transactions on Microwave Theory and Techniques, vol. 57, no. 10, pp. 2533-2541, Oct. 2009. ↩︎ ↩︎
N. Panitantum, K. Mayaram, and T. Fiez, “A 900-MHz low-power transmitter with fast frequency calibration for wireless sensor networks,” in IEEE custom integrated circuits conference, 2008, pp. 595-598. ↩︎ ↩︎
J. Bohorquez, A. Chandrakasan, and J. Dawson, “A 350 μW CMOS MSK transmitter and 400 μW OOK super-regenerative receiver for medical implant communications,” IEEE Journal of Solid-State Circuits, vol. 44, no. 4, pp. 1248-1259, April 2009. ↩︎
A.-W. Wong et al., “A 1V, micropower system-on-chip for vital-sign monitoring in wireless body sensor networks,” in Digest of technical papers. ieee international solid-state circuits conference, 2008, pp. 138-602. ↩︎
Y. Chee, A. Niknejad, and J. Rabaey, “A 46% efficient 0.8dBm transmitter for wireless sensor networks,” in Symposium on vlsi circuits, 2006, pp. 43-44. ↩︎
B. Cook, A. Berny, A. Molnar, S. Lanzisera, and K. Pister, “An ultra-low power 2.4GHz RF transceiver for wireless sensor networks in 0.13/spl mu/m CMOS with 400mV supply and an integrated passive RX front-end,” in Digest of technical papers. ieee international solid-state circuits conference, 2006, pp. 1460-1469. ↩︎
A. Molnar, B. Lu, S. Lanzisera, B. Cook, and K. Pister, “An ultra-low power 900 MHz RF transceiver for wireless sensor networks,” in Proceedings of the ieee custom integrated circuits conference, 2004, pp. 401-404. ↩︎
FCC, “Revision of part 15 of the commission’s rules regarding ultra-wideband transmission systems.” February-2002. ↩︎ ↩︎
X. Shen, M. Guizani, R. C. Qiu, and T. Le-Ngoc, Ultra-Wideband wireless communications and networks, 1st ed. Wiley, 2006. ↩︎
S. Lida et al., “A 3.1 to 5 GHz CMOS DSSS UWB transceiver for WPANs,” in IEEE international solid-state circuits conference, 2005, vol. 1, pp. 214-594. ↩︎
V. Kulkarni, M. Muqsith, K. Niitsu, H. Ishikuro, and T. Kuroda, “A 750 Mb/s, 12 pJ/b, 6-to-10 GHz CMOS IR-UWB transmitter with embedded on-chip antenna,” IEEE Journal of Solid-State Circuits, vol. 44, no. 2, pp. 394-403, Feb. 2009. ↩︎ ↩︎ ↩︎ ↩︎
H. Kim and Y. Joo, “Fifth-derivative Gaussian pulse generator for UWB system,” in IEEE radio frequency integrated circuits (rfic) symposium, 2005, pp. 671-674. ↩︎ ↩︎ ↩︎
L. Michael, M. Ghavami, and R. Kohno, “Multiple pulse generator for ultra-wideband communication using hermite polynomial based orthogonal pulses,” in IEEE conference on ultra wideband systems and technologies, 2002, pp. 47-51. ↩︎
H. Sheng, P. Orlik, A. Haimovich, J. Cimini L.J., and J. Zhang, “On the spectral and power requirements for ultra-wideband transmission,” in IEEE international conference on communications, 2003, vol. 1, pp. 738-742. ↩︎ ↩︎
X. Chen and S. Kiaei, “Monocycle shapes for ultra wideband system,” in IEEE international symposium on circuits and systems, 2002, vol. 1, pp. 597-600. ↩︎
S. M. Salahuddin, S. Raju, S. Islam, and P. K. Saha, “DSSS-IR-UWB transceiver for intra/inter chip wireless interconnection in future ULSI,” in International conference on electrical and computer engineering, 2006, pp. 108-111. ↩︎
W. Vereecken and M. Steyaert, Ultra-Wideband pulse-based radio: Reliable communication over a wideband channel. Springer, 2009, p. 263. ↩︎
S. Kandeepan, G. Baldini, and R. Piesiewicz, “Preliminary experimental results on the spectrum sensing performances for UWB-cognitive radios for detecting IEEE 802.11n systems,” in International symposium on wireless communication systems, 2009, pp. 111-115. ↩︎
K. Siwiak and D. McKeown, Ultra-wideband radio technology. John Wiley; Sons, 2004, p. 268. ↩︎
T. Aytur et al., “A fully integrated UWB PHY in 0.13/spl mu/m CMOS,” in Digest of technical papers. ieee international solid-state circuits conference, 2006, pp. 418-427. ↩︎
M. Win and R. Scholtz, “Impulse radio: How it works,” IEEE Communications Letters, vol. 2, no. 2, pp. 36-38, 1998. ↩︎
F. Ramirez-Mireles, “On the performance of ultra-wide-band signals in gaussian noise and dense multipath,” Vehicular Technology, IEEE Transactions on, vol. 50, no. 1, pp. 244-249, Jan. 2001. ↩︎
F. Ramirez-Mireles, “Signal design for ultra-wide-band communications in dense multipath,” IEEE Transactions on Vehicular Technology, vol. 51, no. 6, pp. 1517-1521, Nov. 2002. ↩︎
R. Qiu, “A study of the ultra-wideband wireless propagation channel and optimum uwb receiver design,” IEEE Journal on Selected Areas in Communications, vol. 20, no. 9, pp. 1628-1637, Dec. 2002. ↩︎
R. Qiu, H. Liu, and X. Shen, “Ultra-wideband for multiple access communications,” IEEE Communications Magazine, vol. 43, no. 2, pp. 80-87, Feb. 2005. ↩︎
S. Sim, D.-W. Kim, and S. Hong, “A CMOS UWB pulse generator for 6-10 GHz applications,” IEEE Microwave and Wireless Components Letters, vol. 19, no. 2, pp. 83-85, Feb. 2009. ↩︎ ↩︎
O. Novak and C. Charles, “Low-power UWB pulse generators for biomedical implants,” in IEEE international conference on ultra-wideband, 2009, pp. 778-782. ↩︎ ↩︎
T.-A. Phan, J. Lee, V. Krizhanovskii, S.-K. Han, and S.-G. Lee, “A 18-pJ/Pulse OOK CMOS transmitter for multiband UWB impulse radio,” IEEE Microwave and Wireless Components Letters, vol. 17, no. 9, pp. 688-690, Sept. 2007. ↩︎ ↩︎ ↩︎
J. Ryckaert et al., “Ultra-wide-band transmitter for low-power wireless body area networks: Design and evaluation,” IEEE Transactions on Circuits and Systems I: Regular Papers, vol. 52, no. 12, pp. 2515-2525, Dec. 2005. ↩︎ ↩︎
Y. Zheng, H. Dong, and Y. P. Xu, “A novel CMOS/BiCMOS UWB pulse generator and modulator,” in IEEE mtt-s international microwave symposium digest, 2004, vol. 2, pp. 1269-1272. ↩︎
J. Rabaey, A. Chandrakasan, and B. Nikolic, Digital integrated circuits: A design perspective, 2nd ed. Pearson Education, 2003. ↩︎
O. Lemaire and T. Xia, “Design of a monolithic width programmable Gaussian monocycle pulse generator for ultra wideband radar in cmos technology,” in Joint ieee north-east workshop on circuits and systems and taisa conference, 2009, pp. 1-4. ↩︎ ↩︎
J. A. McNeill and D. Ricketts, The designer’s guide to jitter in ring oscillators, 1st ed. Springer, 2009. ↩︎
S. Park, Y. Choi, S.-G. Lee, Y.-J. Jung, S.-C. Park, and W. Kim, “Low-jitter phase-locked loop based on pseudo-differential delay elements,” Electronics Letters, vol. 37, no. 11, pp. 669-670, 24 2001. ↩︎
M. Arshad, Network analysis and synthesis. Firewall Media, 2006, p. 572. ↩︎
Os pormenores sobre a comparação dos processos não podem ser publicados devido a acordos de confidencialidade. ↩︎
Europractice IC, “TSMC 90-nm technology overview,” June-2010. [Online]. Available: http://www.europractice-ic.com/technologies_TSMC.php?tech_id=90nm. [Accessed: n.d.]. ↩︎
Europractice IC, “UMC 90-nm technology overview,” June-2010. [Online]. Available: http://www.europractice-ic.com/technologies_UMC.php?tech_id=90nm. [Accessed: n.d.]. ↩︎
S. H. Voldman, ESD: physics and devices. John Wiley; Sons, 2004, p. 430. ↩︎
N. Weste and D. Harris, CMOS VLSI design: A circuits and systems perspective. Addison-Wesley, 2010, p. 864. ↩︎
